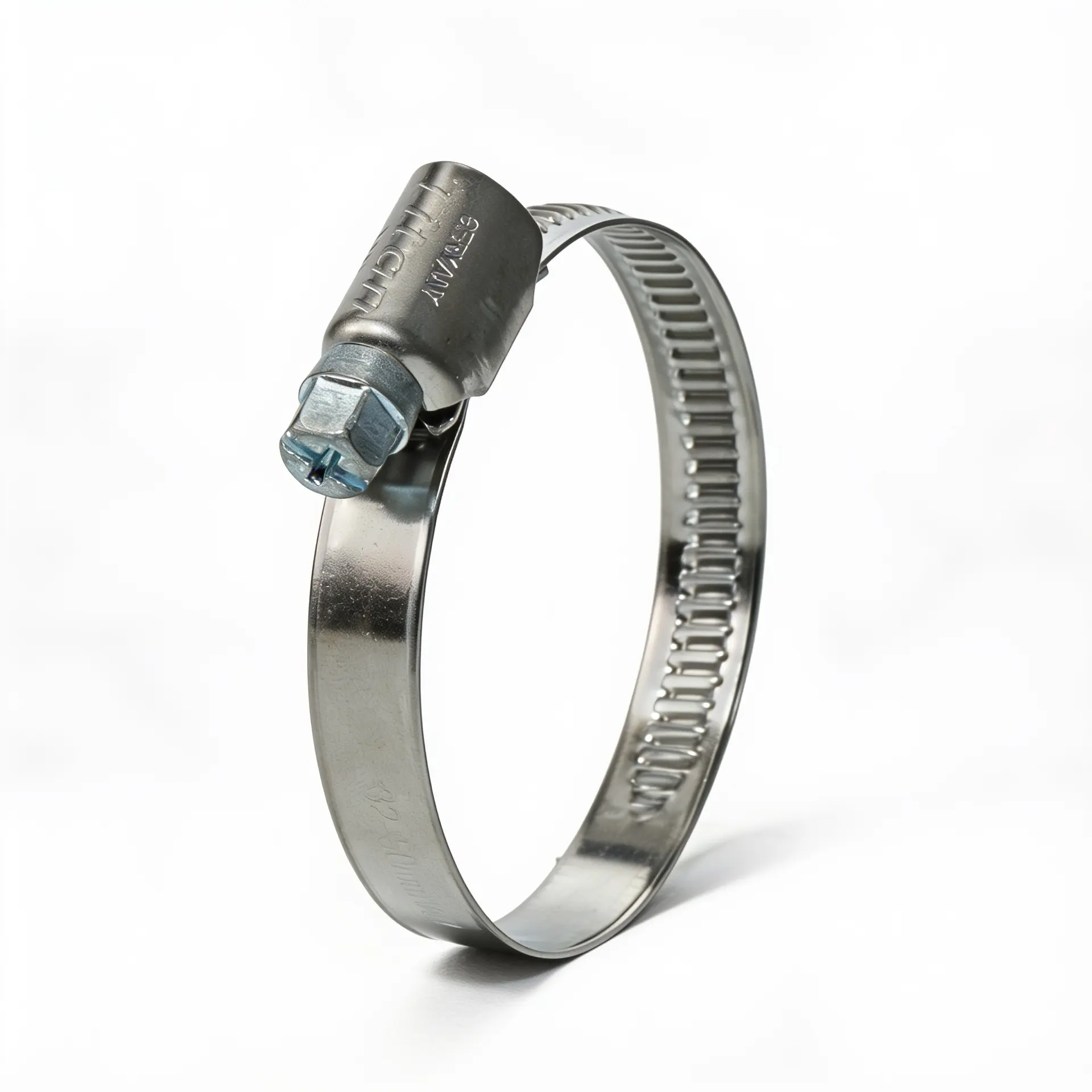

Abrazadera No Perforada Serie Alemana TNP – Máxima fuerza de sujeción
Abrazadera no perforada de acero inoxidable diseñada para brindar máxima sujeción sin dañar la manguera. Ofrece ajuste preciso, alta resistencia a la corrosión y desempeño confiable en aplicaciones automotrices e industriales.

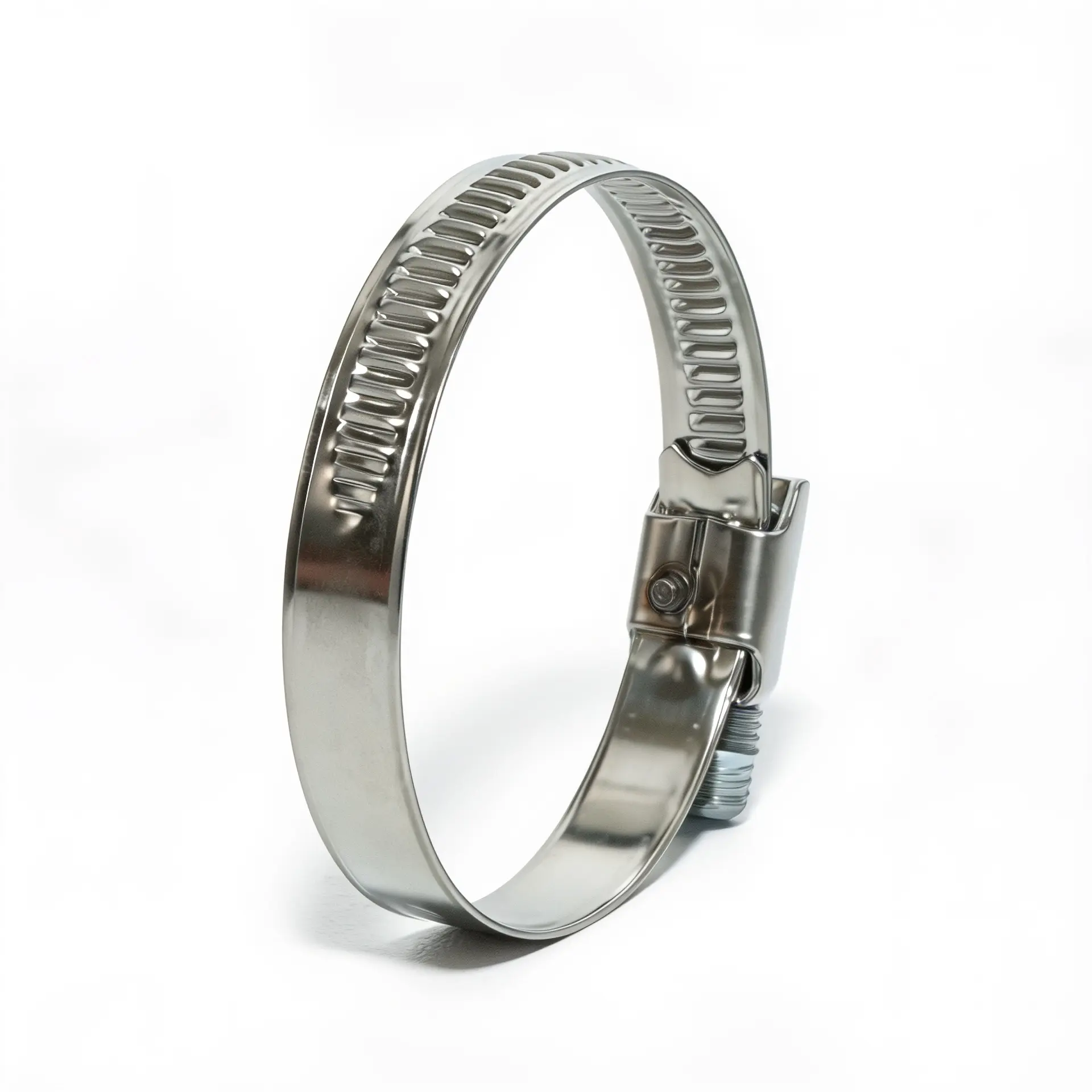

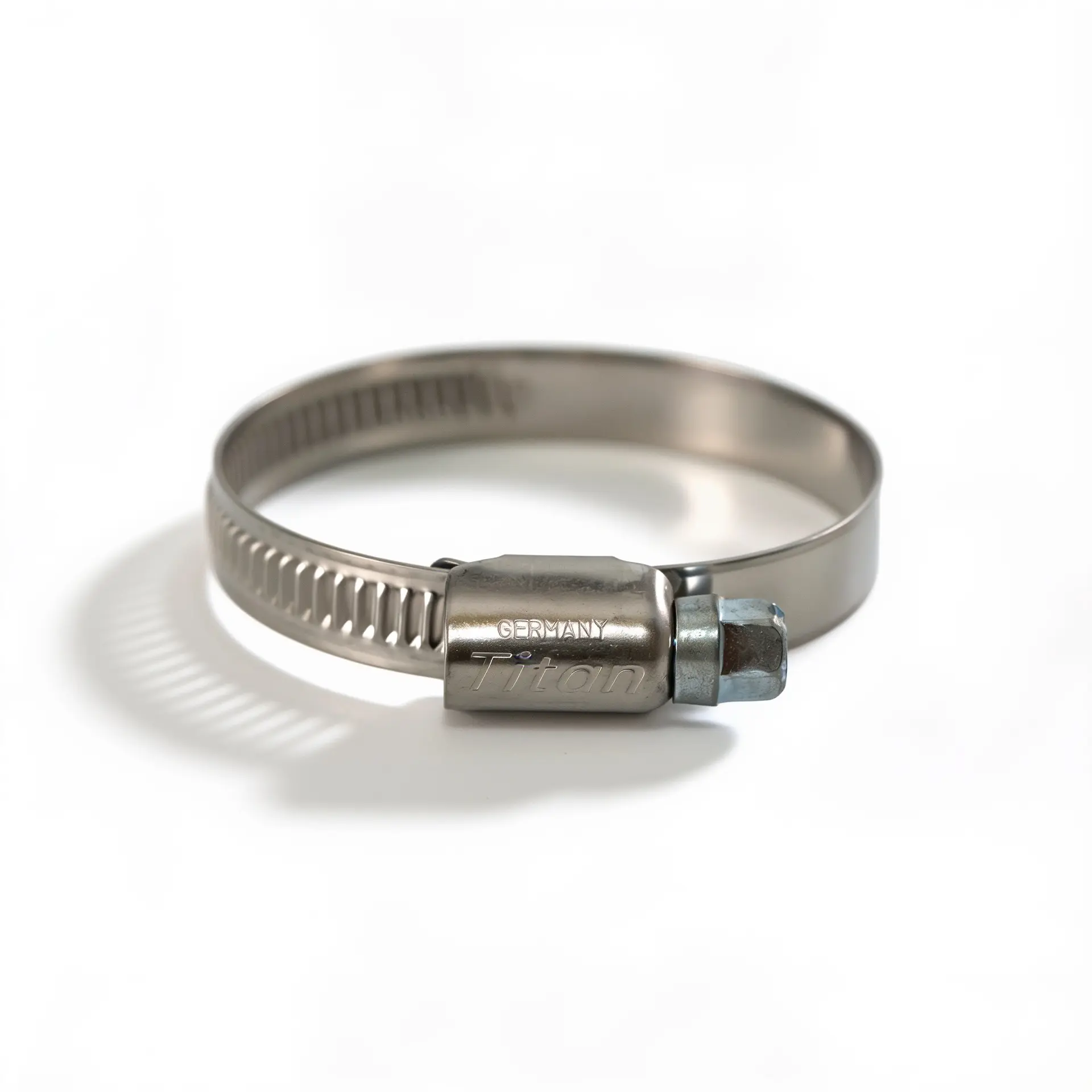

La abrazadera Titan Alemana No Perforada TNP está diseñada para aplicaciones automotrices e industriales que requieren una fijación segura sin comprometer la integridad de la manguera. Su exclusivo diseño de banda continua sin perforaciones distribuye la presión de manera uniforme, evitando cortes, marcas y deformaciones sobre la superficie de contacto.
Fabricada bajo especificación W2, cuenta con banda y carcasa en acero inoxidable 304 y tornillo galvanizado en zinc blanco, proporcionando una excelente resistencia a la corrosión y una larga vida útil incluso en ambientes exigentes.
La línea TNP está disponible en series de 5 mm, 9 mm y 12 mm de ancho, permitiendo cubrir aplicaciones desde diámetros pequeños hasta sistemas que demandan una mayor capacidad de sujeción. Cada serie incorpora componentes reforzados y características específicas para optimizar su desempeño:
- Serie 5 mm: fleje de 5 mm de ancho y 0.5 mm de espesor, ideal para aplicaciones de precisión y espacios reducidos.
- Serie 9 mm: fleje de 9 mm de ancho y 0.7 mm de espesor, ofreciendo un equilibrio ideal entre versatilidad y capacidad de apriete.
- Serie 12 mm: fleje de 12 mm de ancho y 0.7 mm de espesor, desarrollado para aplicaciones que requieren una mayor fuerza de sujeción y resistencia mecánica.

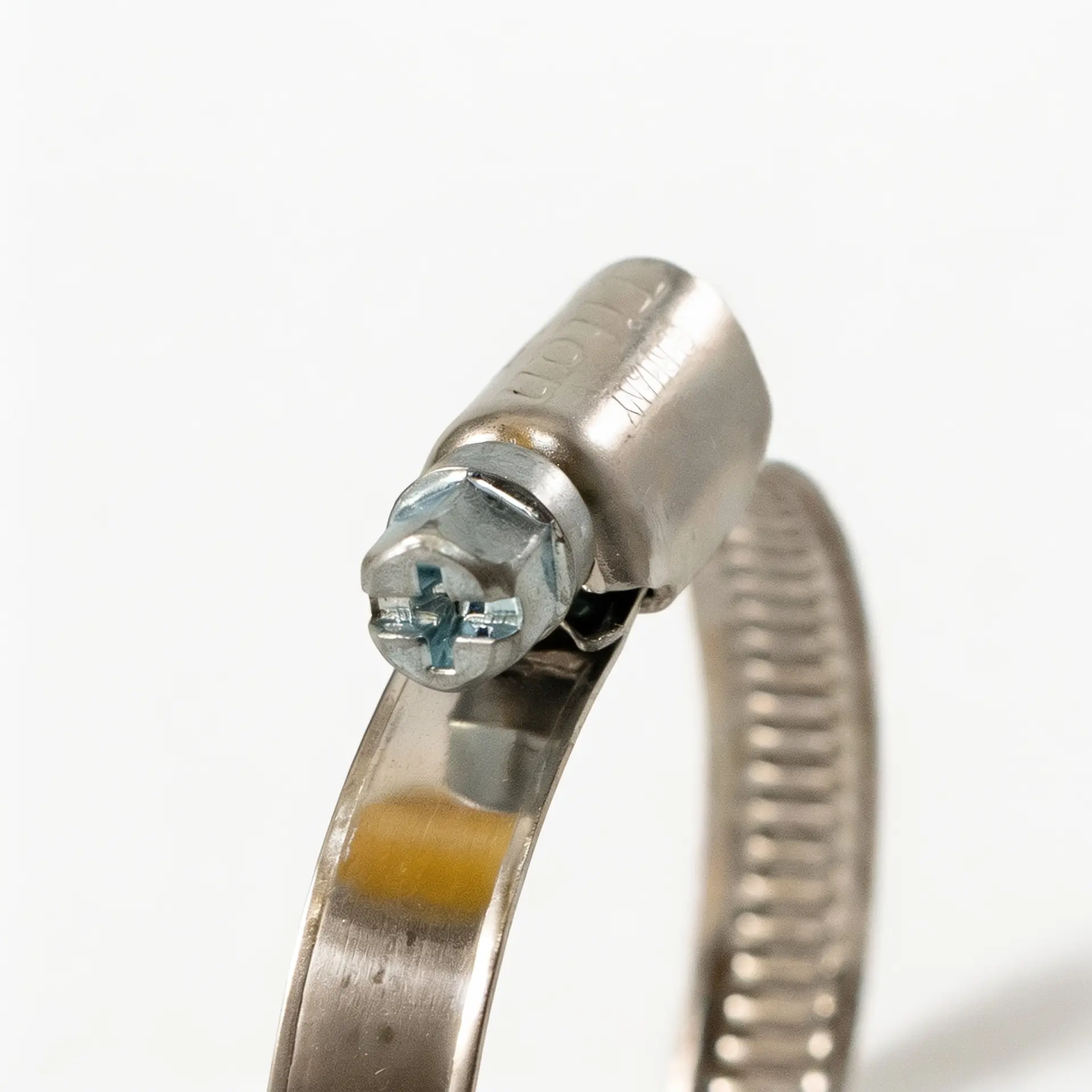

Sus componentes reforzados y su sistema de tornillo sin fin garantizan un ajuste preciso, una distribución uniforme de la carga y una fijación confiable en todo tipo de instalaciones.
Reconocida por su diseño de alto desempeño, la Serie Alemana TNP ofrece una combinación superior de protección, resistencia y capacidad de apriete, convirtiéndose en una de las soluciones más robustas para aplicaciones donde la seguridad y la durabilidad son fundamentales.
Aplicación
La abrazadera Alemana No Perforada TNP es ideal para aplicaciones donde se requiere una presión uniforme sin dañar la manguera, tales como:
- Sistemas automotrices de refrigeración, combustible, admisión
- Conducción de aire, agua, aceites y lubricantes.
- Equipos industriales y maquinaria de proceso.
- Sistemas hidráulicos y neumáticos.
- Aplicaciones donde se requiere proteger la superficie de la manguera y garantizar una fijación segura y duradera.
Titan TNP: abrazaderas no perforadas diseñadas para proporcionar protección, resistencia y una fijación confiable en aplicaciones automotrices e industriales.
Alemana 5mm
| Cód. | Referencia 5mm | Mín. mm | Máx. mm | Para mangueras con diámetro |
Emb. | U.E. |
|---|---|---|---|---|---|---|
| 210613 | TNP 5M-00 | 4 | 10 | 1/4" | 2000 | 25 |
| 210614 | TNP 5M-04 | 5 | 12 | 1/4" | 2000 | 25 |
| 210615 | TNP 5M-06 | 8 | 16 | 1/2" | 2000 | 25 |
| 210616 | TNP 5M-08 | 12 | 20 | 5/8" | 2000 | 25 |
| 210618 | TNP 5M-16 | 25 | 40 | 1-1/4" | 1000 | 25 |
| 210619 | TNP 5M-20 | 30 | 45 | 1-1/2" | 1000 | 25 |
Alemana 9mm
| Cód. | Referencia 9mm | Mín. mm | Máx. mm | Para mangueras con diámetro |
Emb. | U.E. |
|---|---|---|---|---|---|---|
| 209800 | TNP 9-00 | 8 | 12 | 1/4" | 1000 | 100 |
| 209801 | TNP 9-04 | 8 | 16 | 3/8" | 1000 | 100 |
| 209802 | TNP 9-06 | 12 | 20 | 1/2" | 1000 | 100 |
| 209803 | TNP 9-08 | 16 | 25 | 3/4" | 1000 | 100 |
| 209804 | TNP 9-10 | 16 | 27 | 7/8" | 1000 | 100 |
| 209805 | TNP 9-12 | 20 | 32 | 1" | 1000 | 50 |
| 209806 | TNP 9-16 | 23 | 35 | 1-1/8" | 1000 | 50 |
| 209807 | TNP 9-16A | 25 | 40 | 1-3/8" | 1000 | 50 |
| 209808 | TNP 9-20 | 30 | 45 | 1-1/2" | 1000 | 50 |
| 209809 | TNP 9-24 | 32 | 50 | 1-3/4" | 1000 | 50 |
| 209810 | TNP 9-28 | 40 | 60 | 2" | 500 | 50 |
| 209811 | TNP 9-36 | 50 | 70 | 2-1/2" | 500 | 25 |
| 209812 | TNP 9-44 | 60 | 80 | 3" | 500 | 25 |
| 209813 | TNP 9-52 | 70 | 90 | 3-1/4" | 500 | 25 |
| 209814 | TNP 9-56 | 80 | 100 | 4" | 500 | 25 |
| 209815 | TNP 9-60 | 90 | 110 | 4-1/4" | 500 | 25 |
| 209816 | TNP 9-64 | 100 | 120 | 4-1/2" | 500 | 25 |
Alemana 12mm
| Cód. | Referencia 12mm | Mín. mm | Máx. mm | Para mangueras con diámetro |
Emb. | U.E. |
|---|---|---|---|---|---|---|
| 209817 | TNP 12-00 | 8 | 12 | 1/4" | 1000 | 50 |
| 209818 | TNP 12-04 | 10 | 16 | 3/8" | 1000 | 50 |
| 209819 | TNP 12-06 | 12 | 20 | 1/2" | 1000 | 50 |
| 209820 | TNP 12-08 | 16 | 25 | 3/4" | 1000 | 50 |
| 209821 | TNP 12-10 | 16 | 27 | 7/8" | 1000 | 50 |
| 209822 | TNP 12-12 | 20 | 32 | 1" | 1000 | 50 |
| 209823 | TNP 12-16 | 23 | 35 | 1-1/8" | 1000 | 50 |
| 209824 | TNP 12-16A | 25 | 40 | 1-3/8" | 1000 | 50 |
| 209825 | TNP 12-20 | 30 | 45 | 1-1/2" | 500 | 50 |
| 209826 | TNP 12-24 | 32 | 50 | 1-3/4" | 500 | 50 |
| 209827 | TNP 12-28 | 40 | 60 | 2" | 500 | 50 |
| 209828 | TNP 12-36 | 50 | 70 | 2-1/2" | 500 | 25 |
| 209829 | TNP 12-44 | 60 | 80 | 3" | 500 | 25 |
| 209830 | TNP 12-52 | 70 | 90 | 3-1/4" | 500 | 25 |
| 209831 | TNP 12-56 | 80 | 100 | 4" | 500 | 25 |
| 209832 | TNP 12-60 | 90 | 110 | 4-1/4" | 250 | 25 |
| 209833 | TNP 12-64 | 100 | 120 | 4-1/2" | 250 | 25 |
| 209834 | TNP 12-72 | 110 | 130 | 5" | 250 | 25 |
| 209835 | TNP 12-82 | 120 | 140 | 5-1/2" | 250 | 10 |
| 209836 | TNP 12-88 | 130 | 150 | 6" | 250 | 10 |
| 209837 | TNP 12-88A | 140 | 160 | 6-1/2" | 250 | 10 |
| 209838 | TNP 12-96 | 150 | 170 | 7" | 250 | 10 |
| 209839 | TNP 12-104 | 160 | 180 | 7-1/4" | 250 | 10 |
