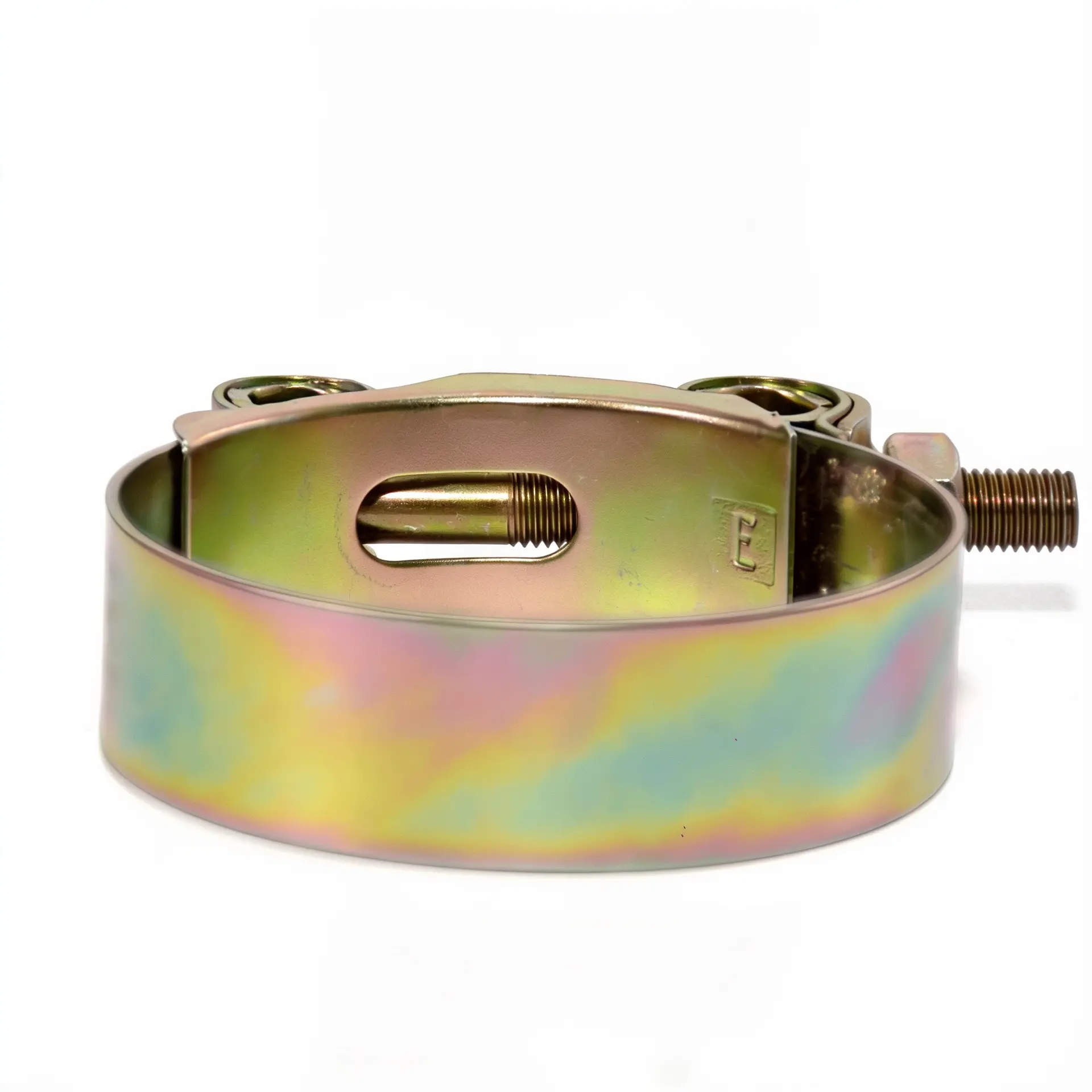

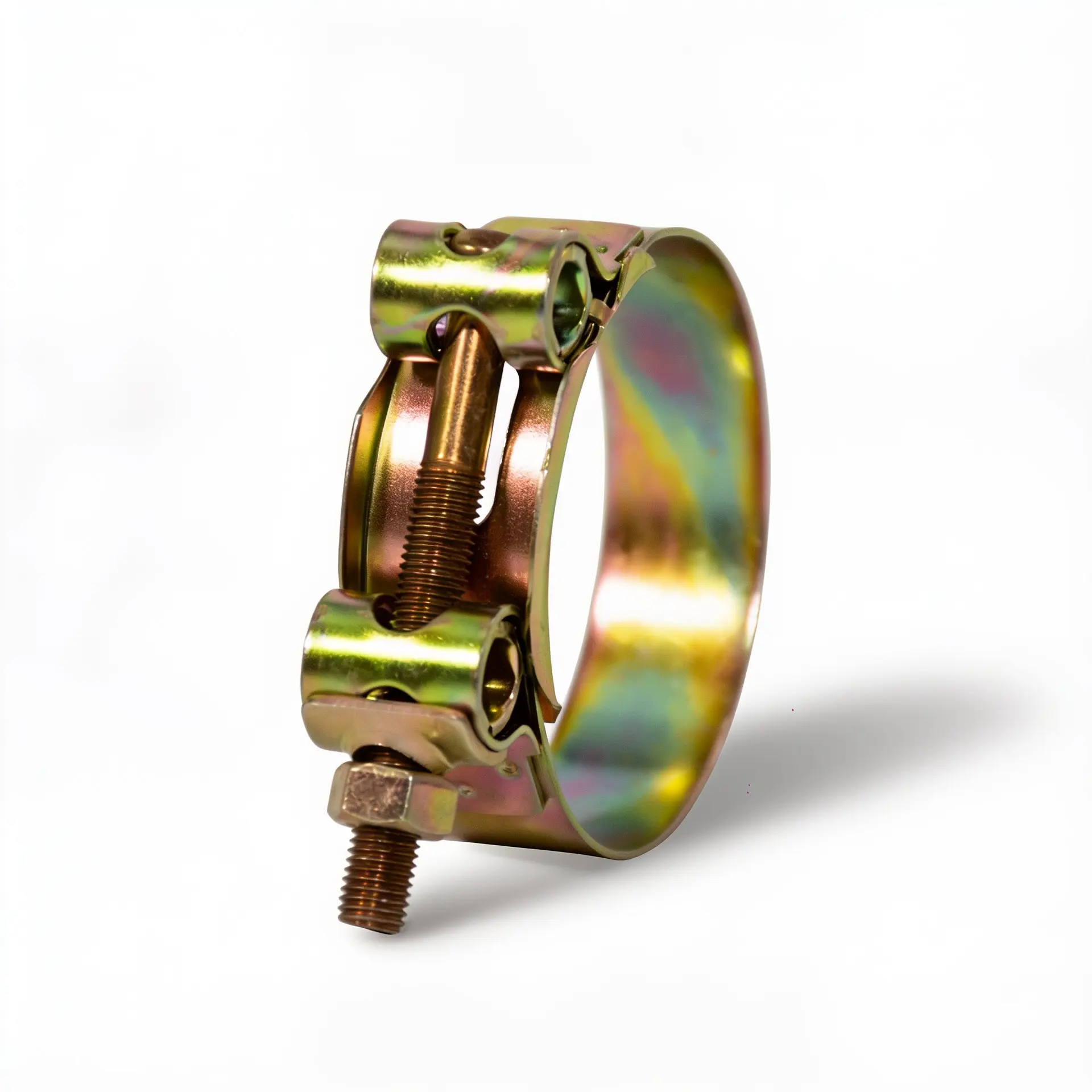

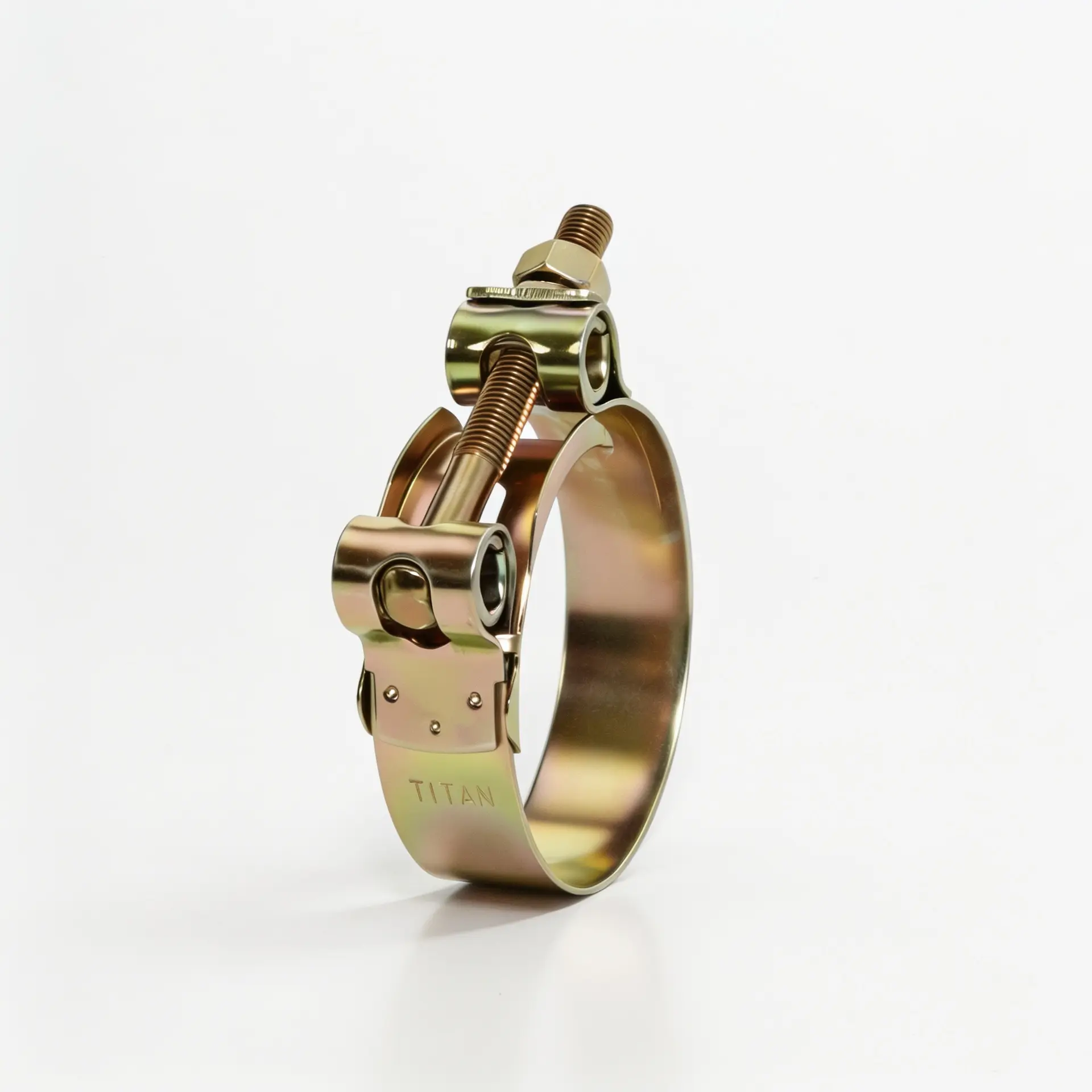

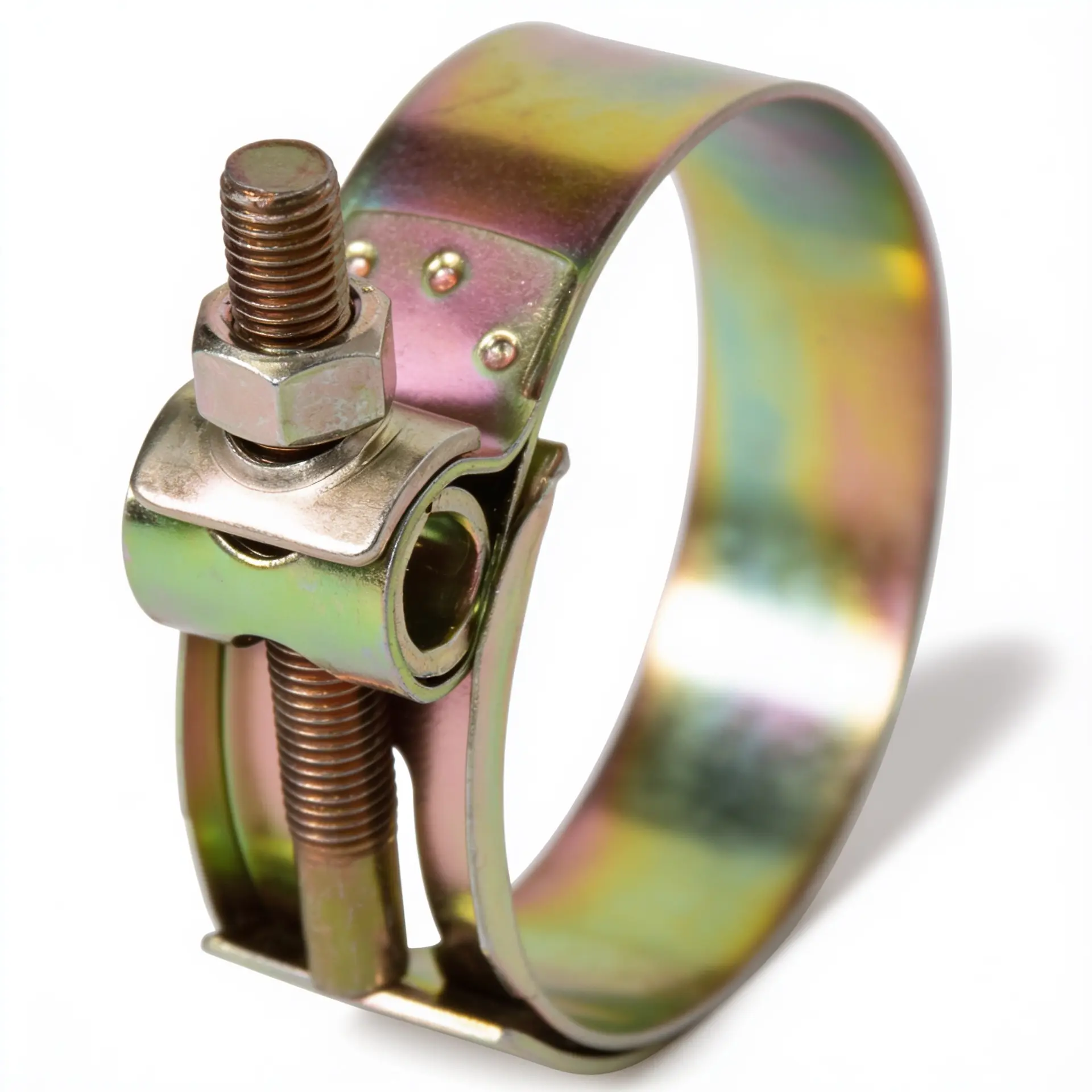

Abrazadera Industrial Serie 500 Acero al carbón bicromatizado
La Serie 500 destaca por su capacidad de torque extremo y estructura reforzada, pensada para sistemas de gran exigencia mecánica.
La abrazadera Titan Industrial Serie 500 está diseñada para aplicaciones de gran diámetro y alta exigencia mecánica, donde se requiere máxima capacidad de sujeción y resistencia estructural.
Está fabricada en acero al carbón bicromatizado (W1), lo que proporciona protección contra la corrosión y durabilidad en entornos industriales. Incorpora un sistema de tornillo con rosca UNF, disponible en configuraciones de 1/4″ (T-501 a T-505) y 5/16″ (T-506 a T-529), que permite aplicar altos niveles de torque con precisión durante el ajuste.
Su diseño estructural incluye una arandela reforzada y un sistema de soldadura antidesgarro, junto con un fleje de 21 mm de ancho y espesores entre 0.9 mm y 1.2 mm, lo que proporciona alta resistencia mecánica y una distribución eficiente de la carga en conexiones de gran diámetro.
Esta configuración permite alcanzar torques de hasta 150 lbf·in, con torque de instalación de hasta 80 lbf·in (1/4”) y 100 lbf·in (5/16”), además de torque libre cercano a 18 lbf·in, asegurando una fijación estable en condiciones de vibración, presión y trabajo pesado continuo.
Aplicación
La abrazadera Titan Industrial Serie 500 está diseñada para aplicaciones industriales de alto esfuerzo y gran diámetro.
Se utiliza principalmente en:
- Maquinaria pesada e hidráulica.
- Industria minera y maquinaria industrial.
- Sistemas de conducción de fluidos de gran diámetro.
- Aplicaciones sometidas a alta vibración y carga.
| Código | Referencia Serie 500 |
Mín. mm | Máx. mm | Mín. in | Máx. in | Emb. | U.E. |
|---|---|---|---|---|---|---|---|
| 103779 | T-501 | 27 | 30 | 1-1/16" | 1-3/16" | 420 | 10 |
| 103780 | T-502 | 31 | 33 | 1-7/32" | 1-5/16" | 350 | 10 |
| 103781 | T-503 | 34 | 36 | 1-11/32" | 1-13/32" | 350 | 10 |
| 103782 | T-504 | 37 | 40 | 1-15/32" | 1-9/16" | 300 | 10 |
| 103783 | T-505 | 40 | 44 | 1-9/16" | 1-23/32" | 250 | 10 |
| 103784 | T-506 | 44 | 48 | 1-23/32" | 1-7/8" | 250 | 10 |
| 103785 | T-507 | 48 | 52 | 1-7/8" | 2-1/16" | 200 | 10 |
| 103786 | T-508 | 52 | 57 | 2-1/16" | 2-1/4" | 200 | 10 |
| 103787 | T-509 | 57 | 62 | 2-1/4" | 2-7/16" | 200 | 10 |
| 103788 | T-510 | 62 | 67 | 2-7/16" | 2-5/8" | 150 | 10 |
| 103789 | T-511 | 67 | 72 | 2-5/8" | 2-27/32" | 120 | 10 |
| 103790 | T-512 | 72 | 78 | 2-27/32" | 3-1/16" | 120 | 10 |
| 103791 | T-513 | 78 | 84 | 3-1/16" | 3-5/16" | 120 | 10 |
| 103792 | T-514 | 84 | 90 | 3-5/16" | 3-17/32" | 90 | 10 |
| 103793 | T-515 | 90 | 96 | 3-17/32" | 3-25/32" | 90 | 10 |
| 103794 | T-516 | 96 | 102 | 3-25/32" | 4" | 90 | 10 |
| 103795 | T-517 | 102 | 108 | 4" | 4-1/4" | 90 | 10 |
| 103796 | T-518 | 108 | 114 | 4-1/4" | 4-1/2" | 80 | 10 |
| 103797 | T-519 | 114 | 120 | 4-1/2" | 4-3/4" | 60 | 10 |
| 103798 | T-520 | 120 | 128 | 4-3/4" | 5-1/32" | 60 | 10 |
| 103799 | T-521 | 128 | 136 | 5-1/32" | 5-3/8" | 40 | 10 |
| 103800 | T-522 | 136 | 144 | 5-3/8" | 5-11/16" | 40 | 10 |
| 103801 | T-523 | 144 | 154 | 5-11/16" | 6-1/16" | 40 | 10 |
| 103802 | T-524 | 154 | 164 | 6-1/16" | 6-15/32" | 40 | 10 |
| 103803 | T-525 | 164 | 174 | 6-15/32" | 6-7/8" | 40 | 10 |
| 103804 | T-526 | 175 | 187 | 6-7/8" | 7-3/8" | 40 | 10 |
| 103805 | T-527 | 188 | 200 | 7-3/8" | 7-7/8" | 30 | 5 |
| 103806 | T-528 | 200 | 213 | 7-7/8" | 8-3/8" | 25 | 5 |
| 103807 | T-529 | 213 | 225 | 8-7/16" | 8-7/8" | 25 | 5 |
