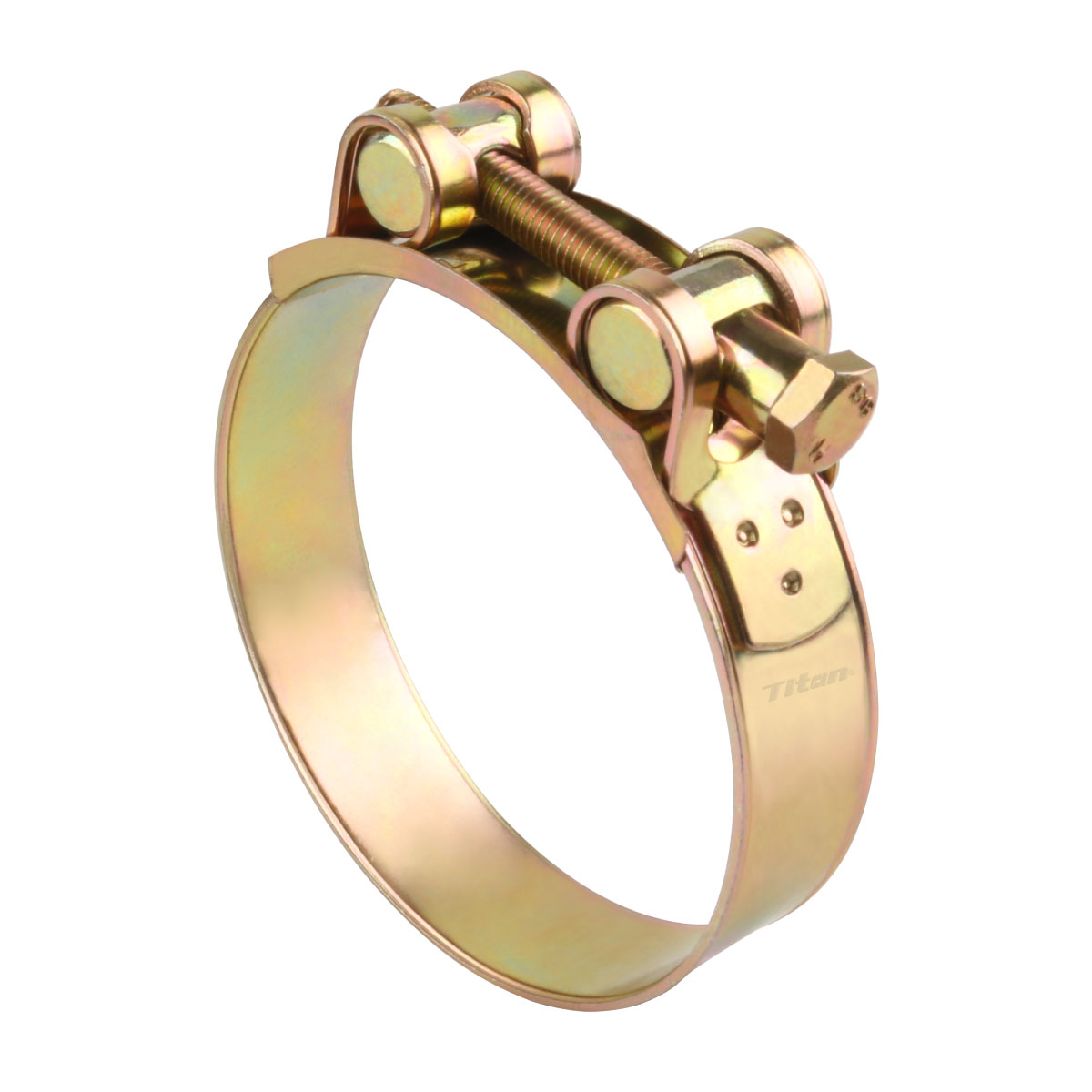

Barril Macizo

ICONOS ABRAZADERAS WEB 12

Ideal como puente de protección para tubos flexibles, para maquinaria pesada e industria minera.

ACERO AL CARBÓN

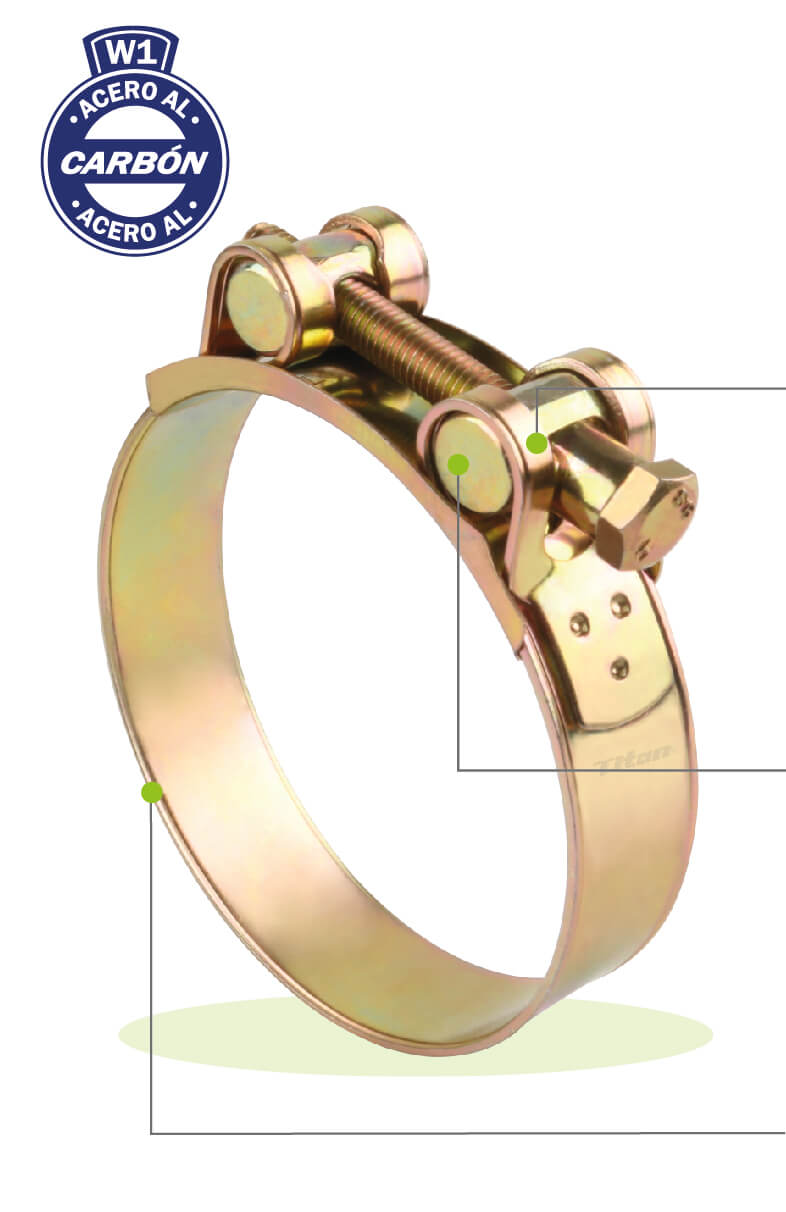

DES BM 01

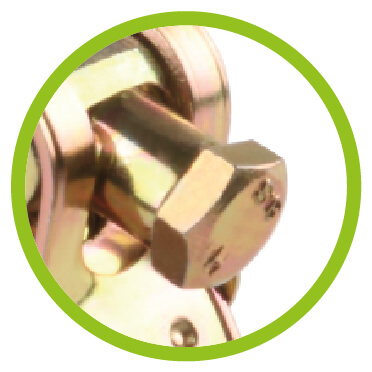

DES BM 02 Tornillo con arandela tipo separador, anti-desgaste.

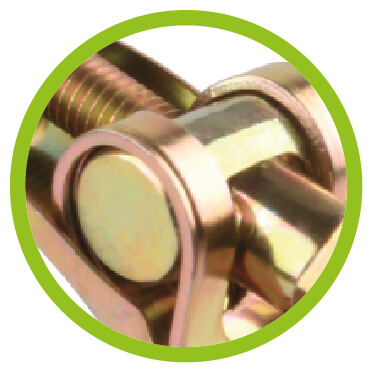

DES BM 03 Barril Macizo que provee altos niveles de resistencia al torque de instalaciones sobre maquinaria pesada.

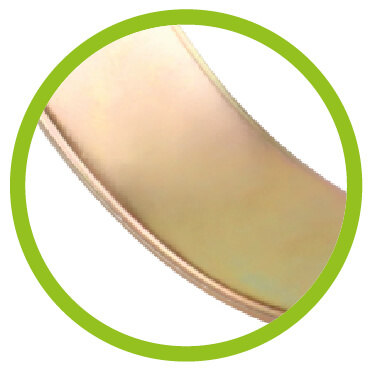

DES BM 04 Fleje con bordes redondeados para prevenir daños y lesiones al material.

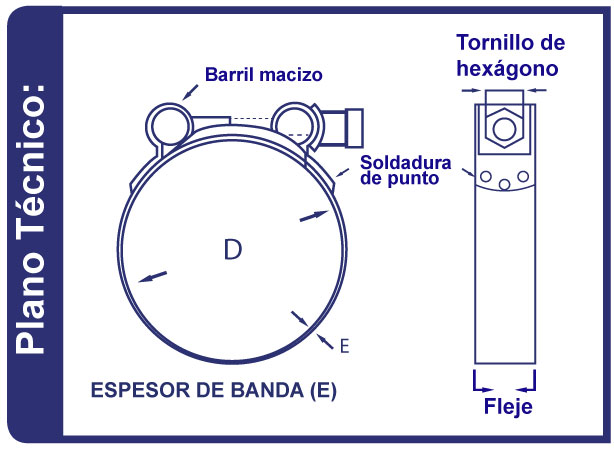

Plano Técnico

Referencia/ Diametro	Milimetros (mm)			Pulgadas (in)	Código
Referencia/ Diametro	Ancho de Fleje	Espesor de Fleje	Tornillo	Torque	Código
T-2000 / 17-9 mm	18	0,6	7,84	50	202489
T-2000 / 20-22 mm	18	0,6	7,84	50	202490
T-2000 / 23-25 mm	18	0,6	7,84	50	202491
T-2000 / 26-28 mm	18	0,6	7,84	50	202492
T-2000 / 29-31 mm	20	0,8	9,86	140	203650
T-2000 / 32-35 mm	20	0,8	9,86	140	203651
T-2000 / 36-39 mm	20	0,8	9,86	140	203652
T-2000 / 40-43 mm	20	0,8	9,86	140	203653
T-2000 / 44-47 mm	22	1,2	9,94	220	203654
T-2000 / 48-51 mm	22	1,2	9,94	220	203655
T-2000 / 52-55 mm	22	1,2	9,94	220	203656
T-2000 / 56-59 mm	22	1,2	9,94	220	203657
T-2000 / 60-63 mm	22	1,2	9,94	220	203658
T-2000 / 64-67 mm	22	1,2	9,94	220	203659
T-2000 / 68-73 mm	24	1,5	12,76	280	203660
T-2000 / 74-79 mm	24	1,5	12,76	280	203661
T-2000 / 80-85 mm	24	1,5	12,76	280	203662
T-2000 / 86-91 mm	24	1,5	12,76	280	203663
T-2000 / 92-97 mm	24	1,5	12,76	280	203664
T-2000 / 98-103 mm	24	1,5	12,76	280	203665
T-2000 / 104-112 mm	24	1,5	12,76	280	203666
T-2000 / 113-121 mm	24	1,5	12,76	280	203667
T-2000 / 122-130 mm	24	1,5	12,76	280	203668
T-2000 / 131-139 mm	24	1,5	12,76	280	203669
T-2000 / 140-148 mm	26	1,7	16,80	350	203670
T-2000 / 149-161 mm	26	1,7	16,80	350	203671
T-2000 / 162-174 mm	26	1,7	16,80	350	203672
T-2000 / 175-187 mm	26	1,7	16,80	350	203673
T-2000 / 188-200 mm	26	1,7	16,80	350	203674
T-2000 / 201-213 mm	26	1,7	16,80	350	203675
T-2000 / 214-226 mm	26	1,7	16,80	350	203676
T-2000 / 227-239 mm	26	1,7	16,80	350	203677
T-2000 / 240-252 mm	26	1,7	16,80	350	203678
