Abrazadera de cremallera y ajuste por tornillo sin fin en acero al carbón, disponible en diversos diámetros.
ACERO AL CARBÓN
MEJOR DESEMPEÑO A BAJO COSTO
|
|
|
|

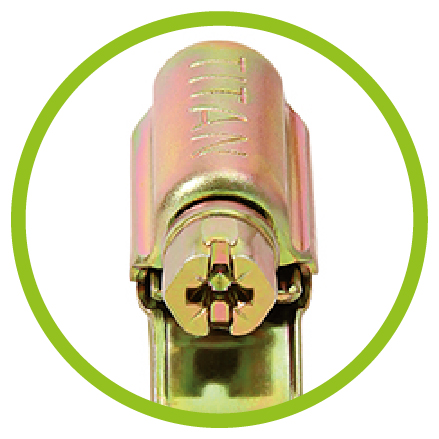

Grapa reforzada en completo con tornillo de alta versatilidad (para destornillador de pala y punta philips).

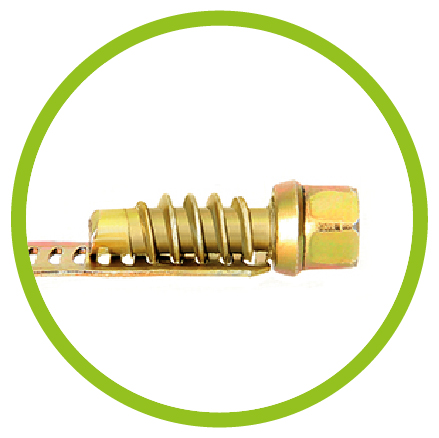

Tornillo con más hilos en contacto con la cremallera para mayor precisión, cabeza hexagonal de 9/32" o 7mm.

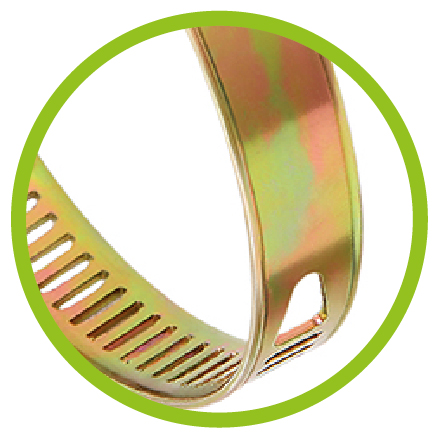

Fleje rebordeado de 10mm de ancho y 0.8 mm de espesor, para mayor deslizamiento y desempeño.
Especificaciones
| Torque de instalación | |
|---|---|
| 40 | lbf • in |
| 4 | N • m |
| Torque libre | |
|---|---|
| 8.9 | lbf • in |
| 1.0 | N • m |

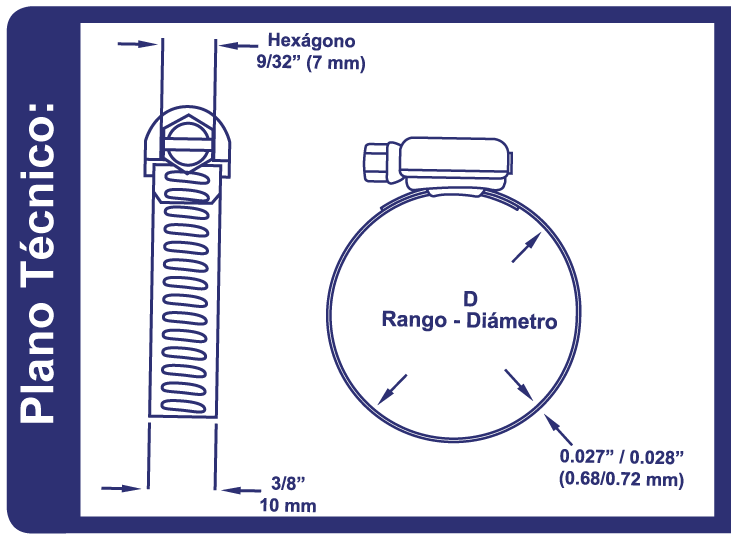

| Plano Técnico |
|---|
 |
| Referencia Serie 40 | D= Rango - Diámetro | Código | ||||
|---|---|---|---|---|---|---|
| Milímetros (mm) | Pulgadas (in) | Para mangueras con diámetro | ||||
| Mín. | Máx. | Mín. | Máx. | |||
| T 40-06 | 19 | 26 | 3/4” | 1 1/3” | 5/8” | 109552 |
| T 40-12 | 20 | 32 | 3/ 4" | 1 1/4" | 3/4” | 109555 |
| T 40-16 | 23 | 35 | 29/ 32" | 1 3/8" | 7/8” | 110772 |
| T 40-20 | 25 | 40 | 1” | 1 5/8” | 1” | 109557 |
| T 40-24 | 28 | 48 | 13/32” | 1 7/8” | 1 1/2” | 109558 |
| T 40-28 | 32 | 60 | 1 1/4” | 15/32" | 1/4" | 103717 |
| T 40-32 | 40 | 60 | 1 5/8” | 2” | 2” | 109559 |
| T 40-36 | 44 | 64 | 2” | 2 3/8” | 2 1/2” | 109561 |
| T 40-40 | 50 | 70 | 2” | 2 3/4” | 2 3/4” | 109562 |
| T 40-44 | 60 | 80 | 2 3/8” | 3 1/8” | 3” | 109563 |
| T 40-52 | 70 | 90 | 2 3/4” | 3 1/2” | 3 3/4” | 109565 |
| T 40-56 | 80 | 100 | 3 1/8” | 4 3/8” | 4” | 109566 |
| T 40-60 | 90 | 110 | 3 1/2” | 4 3/8” | 4 1/2” | 109567 |
| T 40-64 | 100 | 120 | 4” | 4 3/4” | 5” | 109568 |
| T 40-72 | 110 | 130 | 4 3/8” | 5 1/8” | 5 1/2” | 109569 |
| T 40-80 | 120 | 140 | 4 3/4” | 5 1/2” | 5 3/4” | 109570 |
| T 40-88 | 130 | 150 | 5 1/8” | 5 7/8” | 6” | 109572 |
| T 40-96 | 140 | 160 | 5 1/2” | 6 1/4” | 6 1/2” | 109573 |
| T 40-104 | 160 | 180 | 6 5/16” | 71/16” | 7” | 109574 |
