Abrazadera de alta resistencia. Disponible en diversos diámetros.

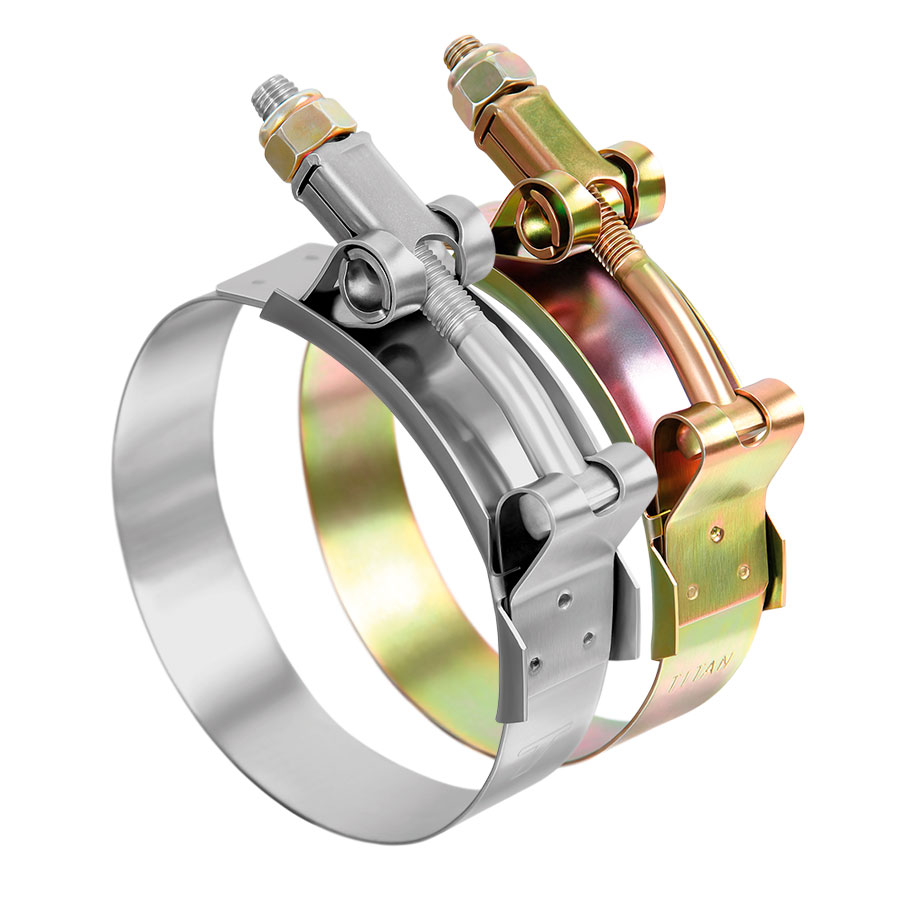

ACERO AL CARBÓN E INOXIDABLE
|
|
|
Ancho de fleje 19.5mm |

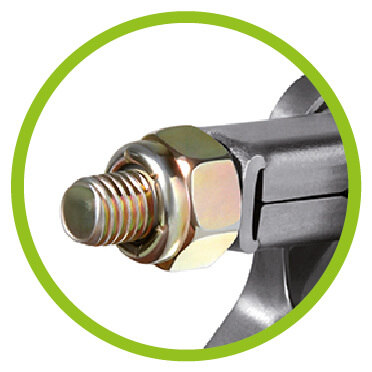

Tuerca de seguridad.

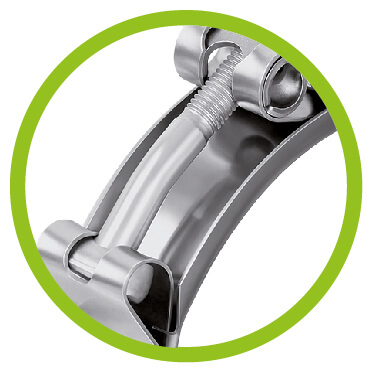

Tubo principal con diseño de alta tecnología para generar un torque más fuerte.

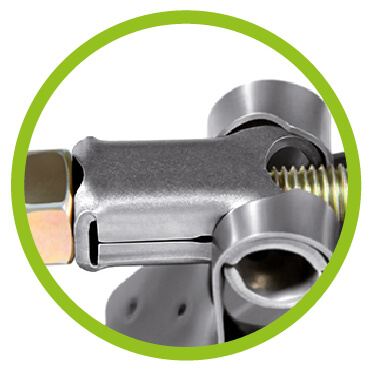

Tornillo de una sola pieza en forma de martillo.| Torque de instalación TTB-125 a TTB-163 | |
|---|---|
| 80 | lbf • in |
| 9 | N • m |
| Torque de instalación TTB-175 a TTB-850 | |
|---|---|
| 100 | lbf • in |
| 11.3 | N • m |
| Torque libre | |
|---|---|
| 18 | lbf • in |
| 2 | N • m |

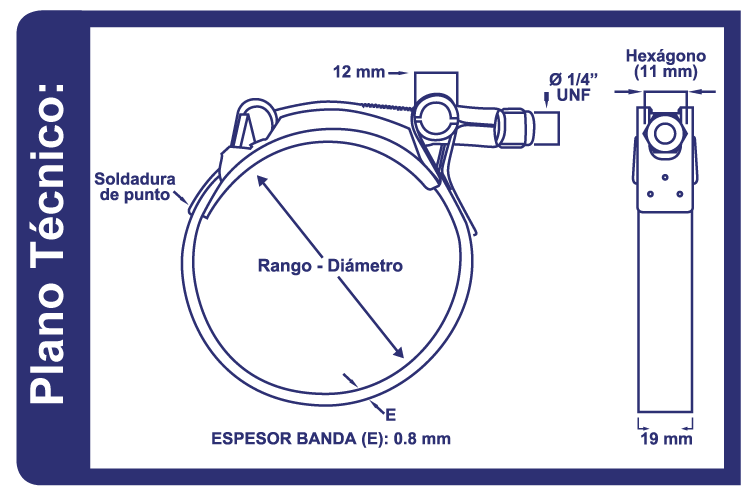

| Plano Técnico |
|---|
 |
| Referencia Serie TTB | D= Rango - Diámetro | Código | |||
|---|---|---|---|---|---|
| Milímetros (mm) | Pulgadas (in) | ||||
| Mín. | Máx. | Mín. | Máx. | ||
| TTB-125 | 31 | 33 | 1 7/32” | 1 5/16” | 110294 |
| TTB-138 | 34 | 36 | 1 11/32” | 1 13/32” | 110295 |
| TTB-150 | 37 | 40 | 1 15/32” | 1 9/16” | 110296 |
| TTB-163 | 40 | 44 | 1 9/16” | 1 23/32” | 110297 |
| TTB-175 | 44 | 48 | 1 23/32” | 1 7/8” | 110298 |
| TTB-188 | 48 | 52 | 1 7/8” | 2 1/16” | 110299 |
| TTB-200 | 52 | 57 | 2 1/16” | 2 1/4” | 110300 |
| TTB-213 | 57 | 62 | 2 1/4” | 2 7/16” | 110301 |
| TTB-238 | 62 | 67 | 2 7/16” | 2 5/8” | 110302 |
| TTB-263 | 67 | 72 | 2 5/8” | 2 27/32” | 110303 |
| TTB-288 | 72 | 78 | 2 27/32” | 3 1/16” | 110304 |
| TTB-306 | 78 | 84 | 3 1/16” | 3 5/16” | 110305 |
| TTB-325 | 84 | 90 | 3 5/16” | 3 17/32” | 110306 |
| TTB-356 | 90 | 96 | 3 17/32” | 3 25/32” | 110307 |
| TTB-375 | 96 | 102 | 3 25/32” | 4” | 110308 |
| TTB-400 | 102 | 108 | 4” | 4 1/4” | 110309 |
| TTB-425 | 108 | 114 | 4 1/4” | 4 1/2” | 110310 |
| TTB-450 | 114 | 120 | 4 1/2” | 4 23/32” | 110311 |
| TTB-475 | 120 | 128 | 4 23/32” | 5 1/32” | 110312 |
| TTB-500 | 128 | 136 | 5 1/32” | 5 11/32” | 110313 |
| TTB-525 | 136 | 144 | 5 11/32” | 5 21/32” | 110314 |
| TTB-575 | 144 | 154 | 5 21/32” | 6 1/16” | 110315 |
| TTB-625 | 154 | 164 | 6 1/16” | 6 15/32” | 110316 |
| TTB-650 | 164 | 174 | 6 15/32” | 6 27/32” | 110317 |
| TTB-700 | 175 | 187 | 6 7/8” | 7 3/8” | 110318 |
| TTB-750 | 188 | 200 | 7 13/32” | 7 7/8” | 110319 |
| TTB-800 | 201 | 213 | 7 29/32” | 8 3/8” | 110320 |
| TTB-850 | 214 | 226 | 8 7/16” | 8 29/32” | 110321 |
| Referencia Serie TTB | D= Rango - Diámetro | Código | |||
|---|---|---|---|---|---|
| Milímetros (mm) | Pulgadas (in) | ||||
| Mín. | Máx. | Mín. | Máx. | ||
| ITTB-125 | 31 | 33 | 1 7/32” | 1 5/16” | 110322 |
| ITTB-138 | 34 | 36 | 1 11/32” | 1 13/32” | 110323 |
| ITTB-150 | 37 | 40 | 1 15/32” | 1 9/16” | 110324 |
| ITTB-163 | 40 | 44 | 1 9/16” | 1 23/32” | 110325 |
| ITTB-175 | 44 | 48 | 1 23/32” | 1 7/8” | 110326 |
| ITTB-188 | 48 | 52 | 1 7/8” | 2 1/16” | 110327 |
| ITTB-200 | 52 | 57 | 2 1/16” | 2 1/4” | 110328 |
| ITTB-213 | 57 | 62 | 2 1/4” | 2 7/16” | 110329 |
| ITTB-238 | 62 | 67 | 2 7/16” | 2 5/8” | 110330 |
| ITTB-263 | 67 | 72 | 2 5/8” | 2 27/32” | 110331 |
| ITTB-288 | 72 | 78 | 2 27/32” | 3 1/16” | 110332 |
| ITTB-306 | 78 | 84 | 3 1/16” | 3 5/16” | 110333 |
| ITTB-325 | 84 | 90 | 3 5/16” | 3 17/32” | 110334 |
| ITTB-356 | 90 | 96 | 3 17/32” | 3 25/32” | 110335 |
| ITTB-375 | 96 | 102 | 3 25/32” | 4” | 110336 |
| ITTB-400 | 102 | 108 | 4” | 4 1/4” | 110337 |
| ITTB-425 | 108 | 114 | 4 1/4” | 4 1/2” | 110338 |
| ITTB-450 | 114 | 120 | 4 1/2” | 4 23/32” | 110339 |
| ITTB-475 | 120 | 128 | 4 23/32” | 5 1/32” | 110340 |
| ITTB-500 | 128 | 136 | 5 1/32” | 5 11/32” | 110341 |
| ITTB-525 | 136 | 144 | 5 11/32” | 5 21/32” | 110342 |
| ITTB-575 | 144 | 154 | 5 21/32” | 6 1/16” | 110343 |
| ITTB-625 | 154 | 164 | 6 1/16” | 6 15/32” | 110344 |
| ITTB-650 | 164 | 174 | 6 15/32” | 6 27/32” | 110345 |
| ITTB-700 | 175 | 187 | 6 7/8” | 7 3/8” | 110346 |
| ITTB-750 | 188 | 200 | 7 13/32” | 7 7/8” | 110347 |
| ITTB-800 | 201 | 213 | 7 29/32” | 8 3/8” | 110348 |
| ITTB-850 | 214 | 226 | 8 7/16” | 8 29/32” | 110349 |
