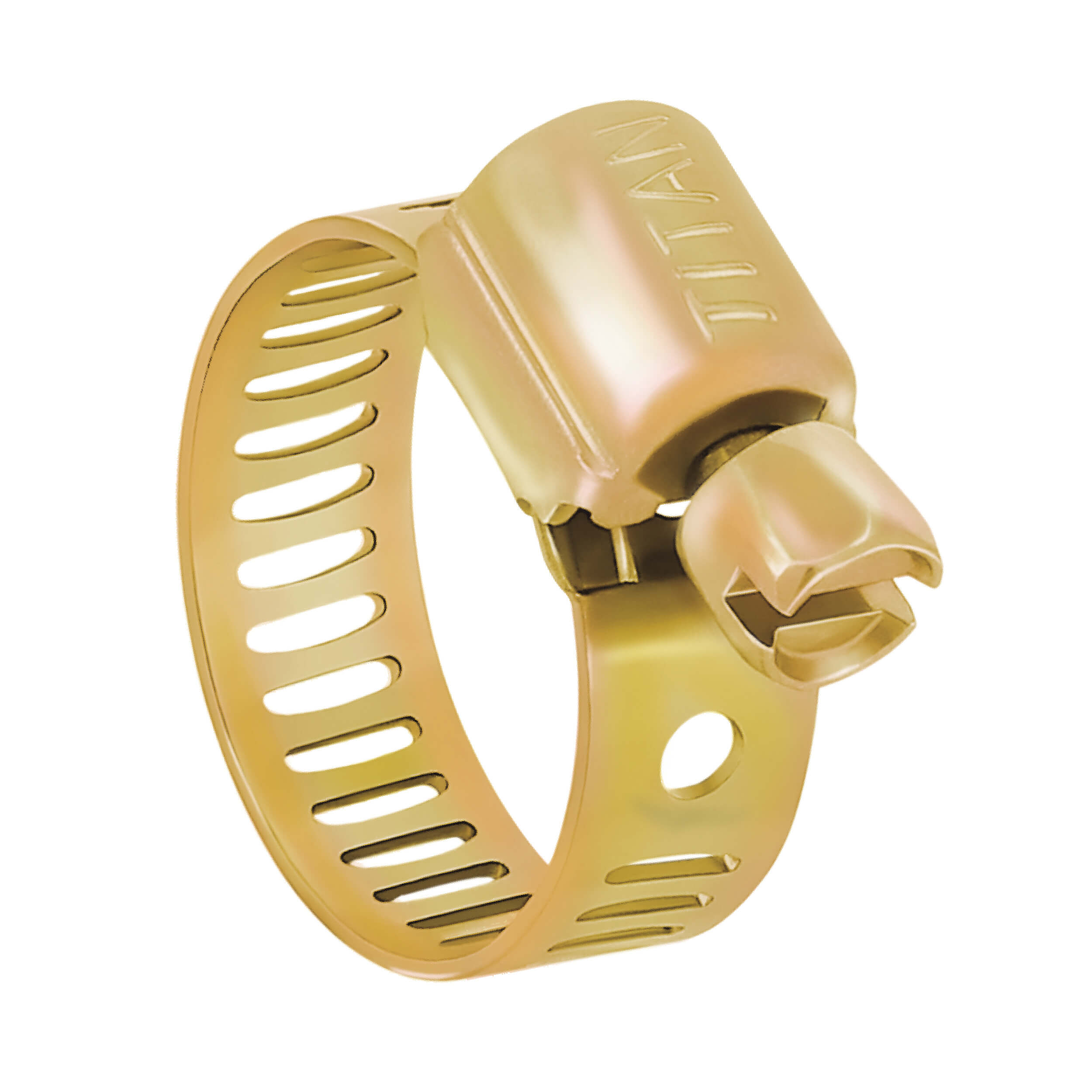

Abrazadera de cremallera y ajuste por tornillo sin fin en acero al carbón, disponible en diversos diámetros.
ACERO AL CARBÓN DE USO GENERAL Y VERSÁTIL
|
|
|

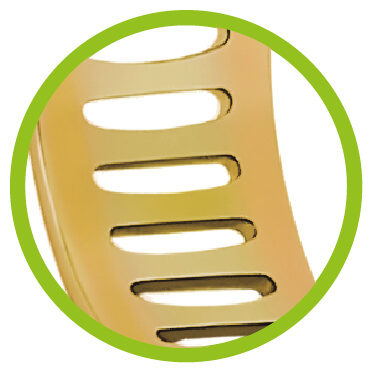

100% en acero al carbón. Contramarcado para mayor seguridad.
Ancho de fleje 7,92 mm. Abrazadera compacta de fácil instalación en ubicaciones estrechas.
|
Tornillo sin fin cabeza hexagonal de 1/4" (6.35 mm).
Especificaciones
| Torque de instalación | |
|---|---|
| 15 | lbf • in |
| 1.69 | N • m |
| Torque libre | |
|---|---|
| 4 | lbf • in |
| 0.45 | N • m |
| Plano Técnico |
|---|
 |
| Referencia Serie 10 | D= Rango - Diámetro | Código | ||||
|---|---|---|---|---|---|---|
| Milímetros (mm) | Pulgadas (in) | Para mangueras con diámetro | ||||
| Mín. | Máx. | Mín. | Máx. | |||
| T 10-00 | 8 | 12 | 5/16" | 15/32" | 1/4" | 103717 |
| T 10-04 | 10 | 16 | 13/32" | 5/8" | 3/8" | 103718 |
| T 10-06 | 12 | 20 | 15/32" | 25/32" | 1/2" | 103720 |
| T 10-08 | 16 | 25 | 5/8" | 1" | 5/8" | 103722 |
| T 10-10 | 14.2 | 26.9 | 9/16" | 1 1/16" | 3/4" | 103723 |
| T 10-12 | 17.5 | 31.7 | 11/16" | 1 1/4" | 1" | 103724 |
| T 10-16 | 20.6 | 38.1 | 13/16" | 1 1/2" | 1/8" | 103725 |
| T 10-20 | 20.6 | 44.4 | 13/16" | 1 3/4" | 1 1/2" | 103726 |
| T 10-24 | 26.9 | 50.8 | 1 1/16" | 2" | 1 3/4" | 103727 |
| T 10-28 | 33.3 | 57.1 | 1 5/16" | 2 1/4" | 2" | 103728 |
| T 10-32 | 39.6 | 63.5 | 1 9/16" | 15/32" | 1/4" | 103729 |
| T 10-36 | 45.9 | 69.8 | 1 13/16" | 15/32" | 1/4" | 103730 |
| T 10-40 | 52.3 | 76.2 | 2 1/16" | 3" | 3" | 103731 |
| T 10-44 | 58.6 | 82.5 | 5/16" | 3 1/4" | 3 1/4" | 103732 |
| T 10-48 | 65.0 | 88.9 | 2 9/16” | 3 1/2” | 3 1/2” | 103733 |
| T 10-52 | 71.4 | 95.2 | 2 13/16” | 3 3/4” | 3 3/4” | 103734 |
| T 10-56 | 77.7 | 101.6 | 3 1/16” | 4” | 4” | 103735 |
