Abrazadera de cremallera y ajuste por tornillo sin fin en acero inoxidable, disponible en diversos diámetros.
ACERO INOXIDABLE ANTICORROSIÓN. DE USO GENERAL Y VERSÁTIL
|
|
|
Anticorrosiva. Fabricadas en acero inoxidable grado 300.
Ancho de fleje 8 mm.
Abrazadera compacta de fácil instalación en ubicaciones estrechas.
|

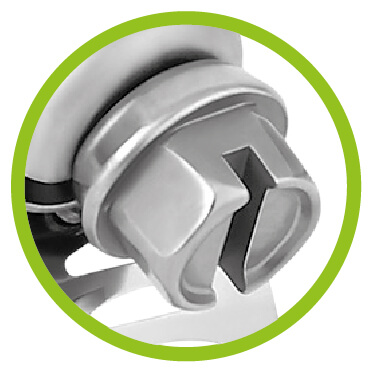

Tornillo sin fin cabeza hexagonal de 1/4" (6.35 mm).
Especificaciones
| Torque de instalación | |
|---|---|
| 15 | lbf • in |
| 1.69 | N • m |
| Torque libre | |
|---|---|
| 15 | lbf • in |
| 1.69 | N • m |

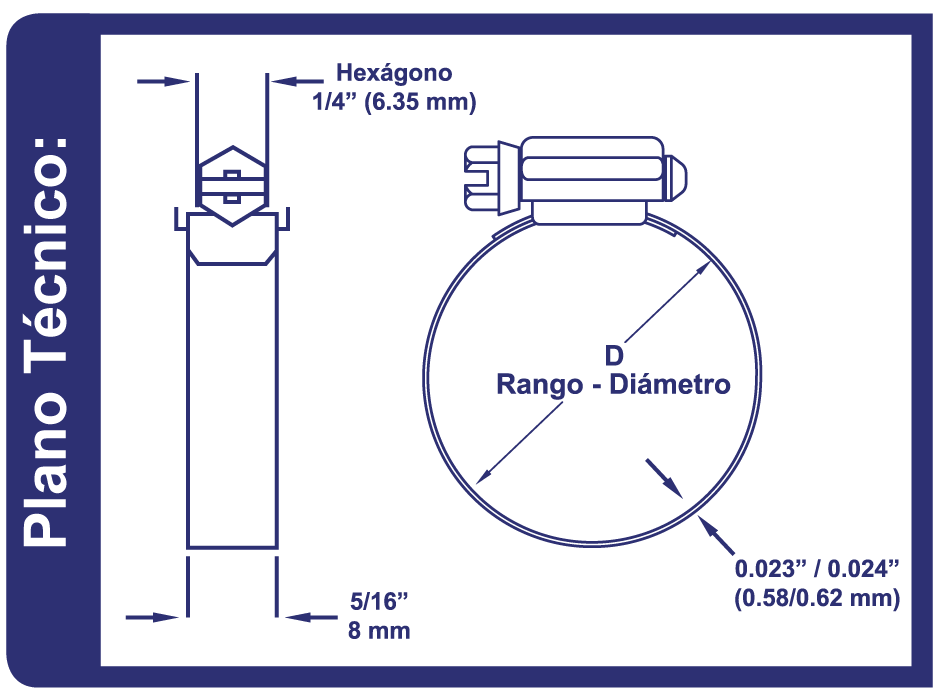

| Plano Técnico |
|---|
 |
| Referencia Serie 12 | D= Rango - Diámetro | Código | ||||
|---|---|---|---|---|---|---|
| Milímetros (mm) | Pulgadas (in) | Para mangueras con diámetro | ||||
| Mín. | Máx. | Mín. | Máx. | |||
| T 12-00 | 6 | 9.5 | 1/4” | 3/8” | 1/4" | 103632 |
| T 12-04 | 8 | 15.7 | 5/16" | 5/16” | 3/8” | 103633 |
| T 12-06 | 11.2 | 19.8 | 7/16” | 25/32” | 1/2” | 103634 |
| T 12-08 | 12.7 | 23.1 | 1/2” | 29/32” | 5/8” | 103635 |
| T 12-10 | 14.2 | 26.9 | 9/16” | 1 1/16” | 3/4” | 103636 |
| T 12-12 | 17.5 | 31.7 | 11/16” | 1 1/4” | 1” | 103637 |
