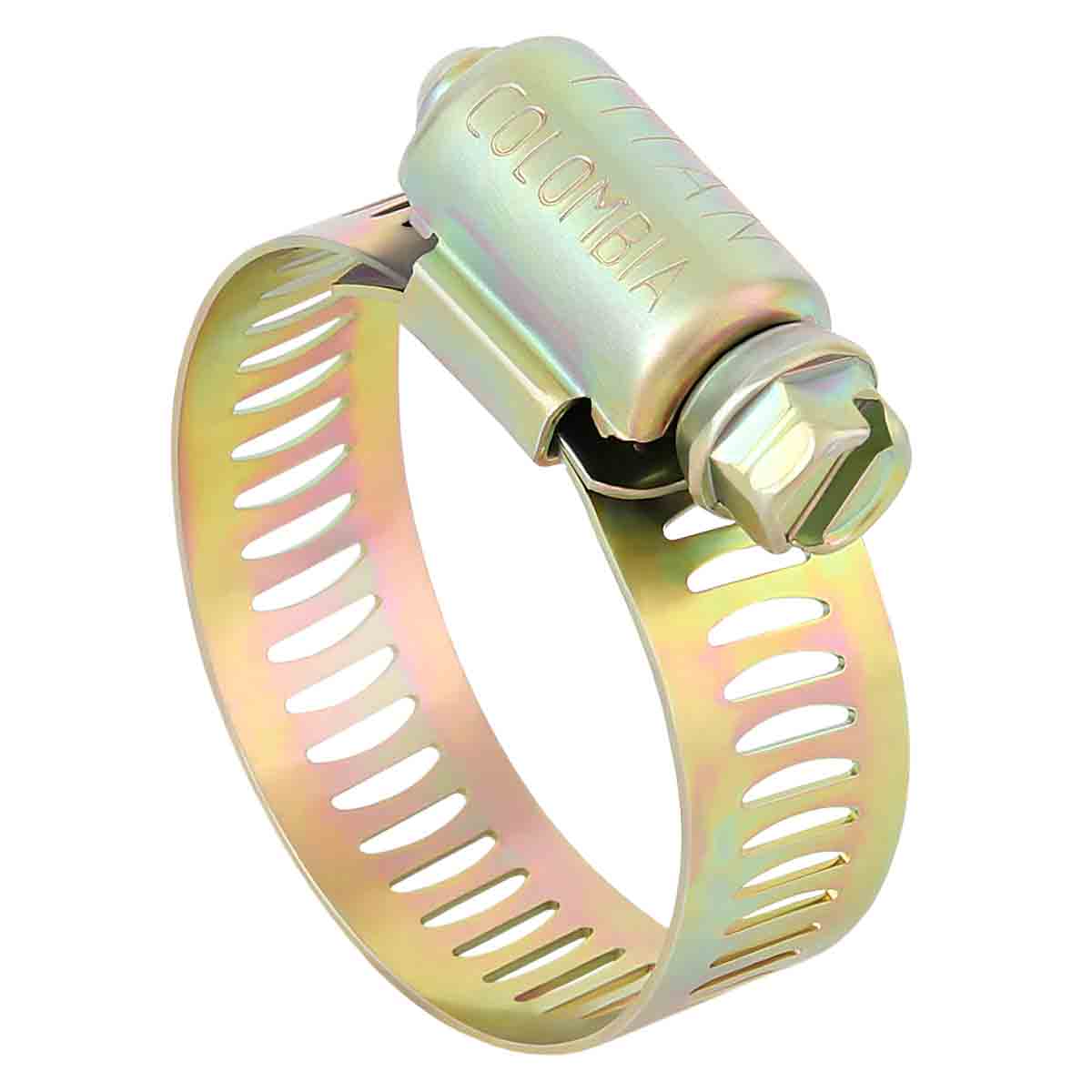

Abrazadera de cremallera y ajuste por tornillo sin fin en acero al carbón, disponible en diversos diámetros.
ACERO AL CARBÓN DE USO GENERAL
AUTOMOTRIZ E INDUSTRIAL
|
|
|

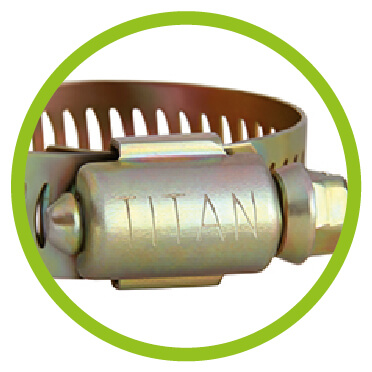

Grapa reforzada de calibre 1.1 mm.

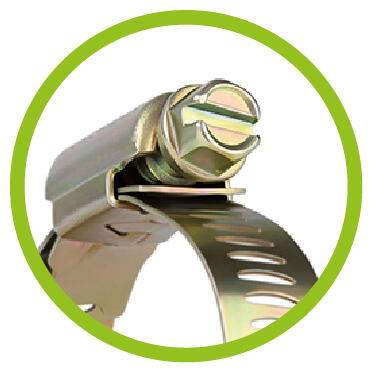

Tornillo sin fin con cabeza hexagonal de 5/16" (8 mm) para destornillador de punta pala y copa.
|
100% en acero al carbón. Contramarcadas para mayor seguridad

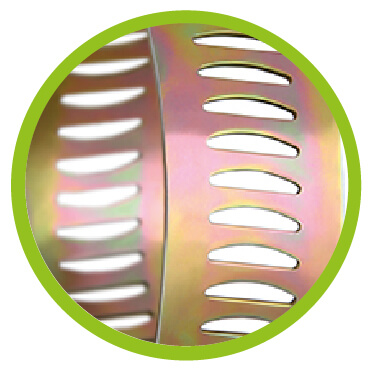

Ancho fleje 12.7 mm.
Especificaciones
| Torque de instalación | |
|---|---|
|
50 |
lbf • in |
| 5.6 | N • m |
| Torque libre | |
|---|---|
| 8.9 | lbf • in |
| 1.0 | N • m |

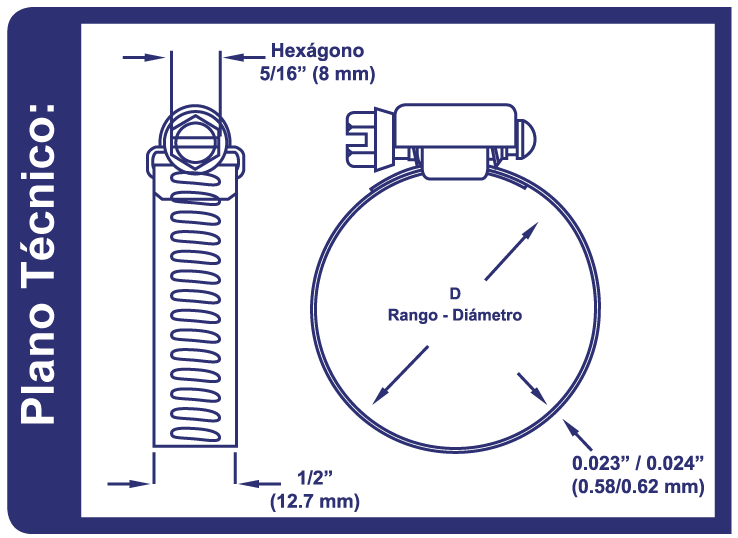

| Plano Técnico |
|---|
 |
| Referencia Serie 30 | D= Rango - Diámetro | Código | ||||
|---|---|---|---|---|---|---|
| Milímetros (mm) | Pulgadas (in) | Para mangueras con diámetro | ||||
| Mín. | Máx. | Mín. | Máx. | |||
| T 30-06 | 11.2 | 19.8 | 7/16” | 25/32” | 1/2” | 103736 |
| T 30-08 | 12.7 | 23.1 | 1/2” | 29/32” | 5/8” | 103737 |
| T 30-10 | 14.2 | 26.9 | 9/16” | 1 1/16” | 3/4” | 103739 |
| T 30-12 | 17.5 | 31.7 | 11-16” | 1 1/4” | 1” | 103742 |
| T 30-16 | 20.6 | 38.1 | 13/16” | 1 1/2” | 1 1/2” | 103748 |
| T 30-20 | 20.6 | 44.4 | 13/16” | 1 3/4” | 1 3/4” | 103750 |
| T 30-24 | 26.9 | 50.8 | 1 1/16” | 2” | 2” | 103752 |
| T 30-28 | 33.3 | 57.1 | 1 5/16” | 2 1/4” | 2 1/4” | 103753 |
| T 30-32 | 39.6 | 63.5 | 1 9/16” | 2 1/2” | 2 1/2” | 103755 |
| T 30-36 | 45.9 | 69.8 | 1 13/16” | 2 3/4” | 2 3/4” | 103756 |
| T 30-40 | 52.3 | 76.2 | 2 1/16” | 3” | 3” | 103758 |
| T 30-44 | 58.6 | 82.5 | 5/16" | 3 1/4” | 3 1/4” | 103759 |
| T 30-48 | 65.0 | 88.9 | 2 9/16” | 3 1/2” | 3 1/2” | 103760 |
| T 30-52 | 71.4 | 95.2 | 2 13/16” | 3 3/4” | 3 3/4” | 103761 |
| T 30-56 | 77.7 | 101.6 | 3 1/16” | 4” | 4” | 103762 |
| T 30-60 | 84.1 | 107.9 | 3 5/16” | 4 1/4” | 4 1/4” | 103763 |
| T 30-64 | 90.4 | 114.3 | 3 1/2” | 4 1/2” | 4 1/2” | 103764 |
| T 30-72 | 103.1 | 127.0 | 4“ | 5” | 5” | 103765 |
| T 30-80 | 117.3 | 139.7 | 4 5/8” | 5 1/2” | 5 1/2” | 103766 |
| T 30-88 | 130.0 | 152.4 | 5 1/8” | 6” | 6” | 103767 |
| T 30-96 | 141.2 | 165.1 | 5 1/2” | 6 1/2” | 6 1/2” | 103768 |
| T 30-104 | 156.9 | 177.8 | 6 1/8” | 7” | 7” | 103740 |
