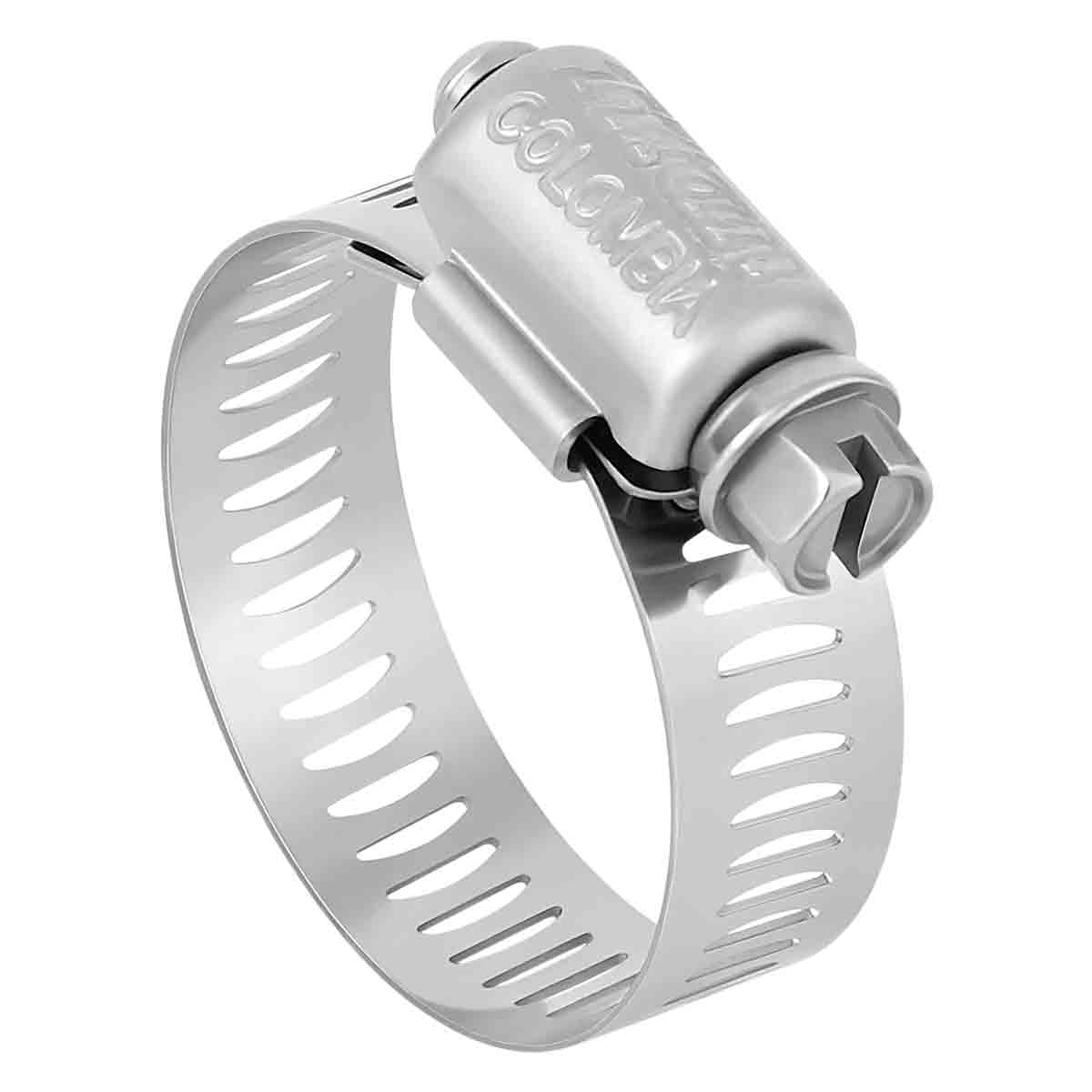

Abrazadera de cremallera y ajuste por tornillo sin fin en acero inoxidable, disponible en diversos diámetros.
ACERO INOXIDABLE DE USO GENERAL
INDUSTRIAL Y MINERO
|
|
|
Máximo torque y eficiente sellado.

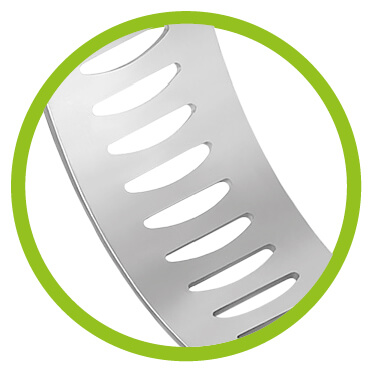

Ancho de fleje 12.7 mm.
Fabricadas en acero inoxidable. |

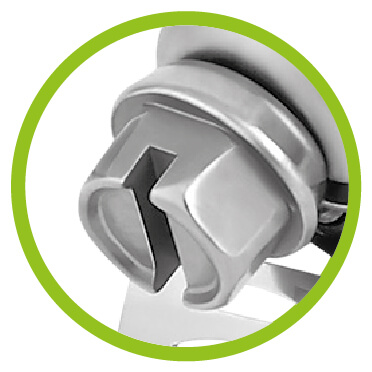

Tornillo sin fin cabeza hexagonal de 5/16" (8 mm).
Especificaciones
| Torque de instalación | |
|---|---|
| 50 | lbf • in |
| 5.6 | N • m |
| Torque libre | |
|---|---|
| 8.9 | lbf • in |
| 1.0 | N • m |

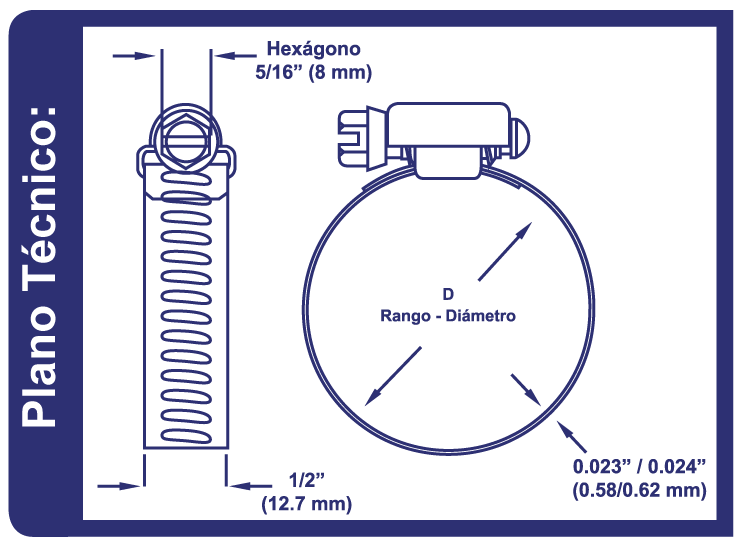

| Plano Técnico |
|---|
 |
| Referencia Serie 20 | D= Rango - Diámetro | Código | ||||
|---|---|---|---|---|---|---|
| Milímetros (mm) | Pulgadas (in) | Para mangueras con diámetro | ||||
| Mín. | Máx. | Mín. | Máx. | |||
| T 20-06 | 11.2 | 19.8 | 7/16” | 25/32” | 1/2” | 103649 |
| T 20-08 | 12.7 | 23.1 | 1/2” | 29/32” | 5/8” | 103650 |
| T 20-10 | 14.2 | 26.9 | 9/16” | 1 1/16” | 3/4” | 103651 |
| T 20-12 | 17.5 | 31.7 | 11/16” | 1 1/4” | 1” | 103654 |
| T 20-16 | 20.6 | 38.1 | 13/16” | 1 1/2” | 1 1/2” | 103658 |
| T 20-20 | 20.6 | 44.4 | 13/16” | 1 3/4” | 1 3/4” | 103661 |
| T 20-24 | 26.9 | 50.8 | 1 1/16” | 2” | 2” | 103662 |
| T 20-28 | 33.3 | 57.1 | 1 5/16” | 2 1/4” | 2 1/4” | 103663 |
| T 20-32 | 39.6 | 63.5 | 1 9/16” | 2 1/2” | 2 1/2” | 103664 |
| T 20-36 | 45.9 | 69.8 | 1 13/16” | 2 3/4” | 2 3/4” | 103665 |
| T 20-40 | 52.3 | 76.2 | 2 1/16” | 3” | 3” | 103666 |
| T 20-44 | 58.6 | 82.5 | 2 5/16” | 3 1/4” | 3 1/4” | 103667 |
| T 20-48 | 65.0 | 88.9 | 2 9/16” | 3 1/2” | 3 1/2” | 103668 |
| T 20-52 | 71.4 | 95.2 | 2 13/16” | 15/32" | 1/4" | 103669 |
| T 20-56 | 77.7 | 101.6 | 3 1/16” | 4” | 4” | 103670 |
| T 20-60 | 84.1 | 107.9 | 3 5/16” | 4 1/4” | 4 1/4” | 103671 |
| T 20-64 | 90.4 | 114.3 | 3 1/2” | 4 1/2” | 4 1/2” | 103672 |
| T 20-72 | 103.1 | 127.0 | 4” | 5” | 5” | 103673 |
| T 20-80 | 117.3 | 139.7 | 4 5/8” | 5 1/2” | 5 1/2” | 103674 |
| T 20-88 | 130.0 | 152.4 | 5 1/8” | 6” | 6” | 103675 |
| T 20-96 | 141.2 | 165.1 | 5 1/2” | 6 1/2” | 6 1/2” | 103676 |
| T 20-104 | 156.9 | 177.8 | 6 1/8” | 7” | 7” | 103652 |
