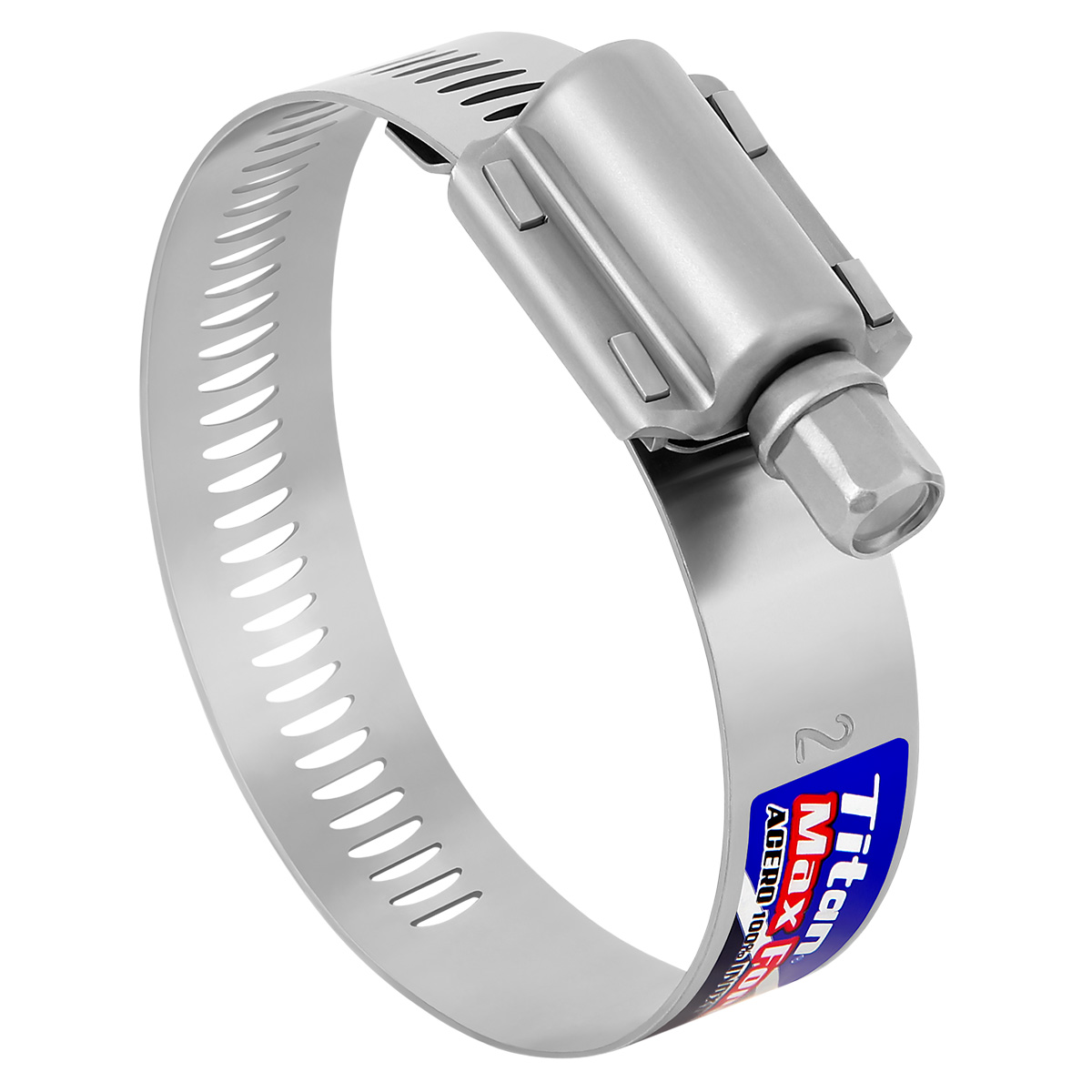

Abrazadera de cremallera en acero inoxidable con mayor resistencia, con solo 4 referencias aplica a todos los diámetros de mangueras.
LA ABRAZADERA DE CREMALLERA MÁS FUERTE
Abrazadera de cremallera en acero inoxidable con mayor resistencia, con solo 4 referencias aplica a todos los diámetros de mangueras.
- Excede altamente las normas técnicas de material y fuerza de la norma SAE-J1508.
- Fabricadas en acero inoxidable SAE 300.
- Espesor fleje: 0.0712 mm.
Utilícela donde las abrazaderas normales son inadecuadas, en aplicaciones que requieran hasta dos o tres abrazaderas, en donde necesite 100 lbs-in o más torque, en aplicaciones industriales como procesamiento de alimentos, productos agrícolas y marítimos, es ideal para uso en zonas costeras, mineras y donde se requiera abrazaderas NO magnéticas.
|
|
|

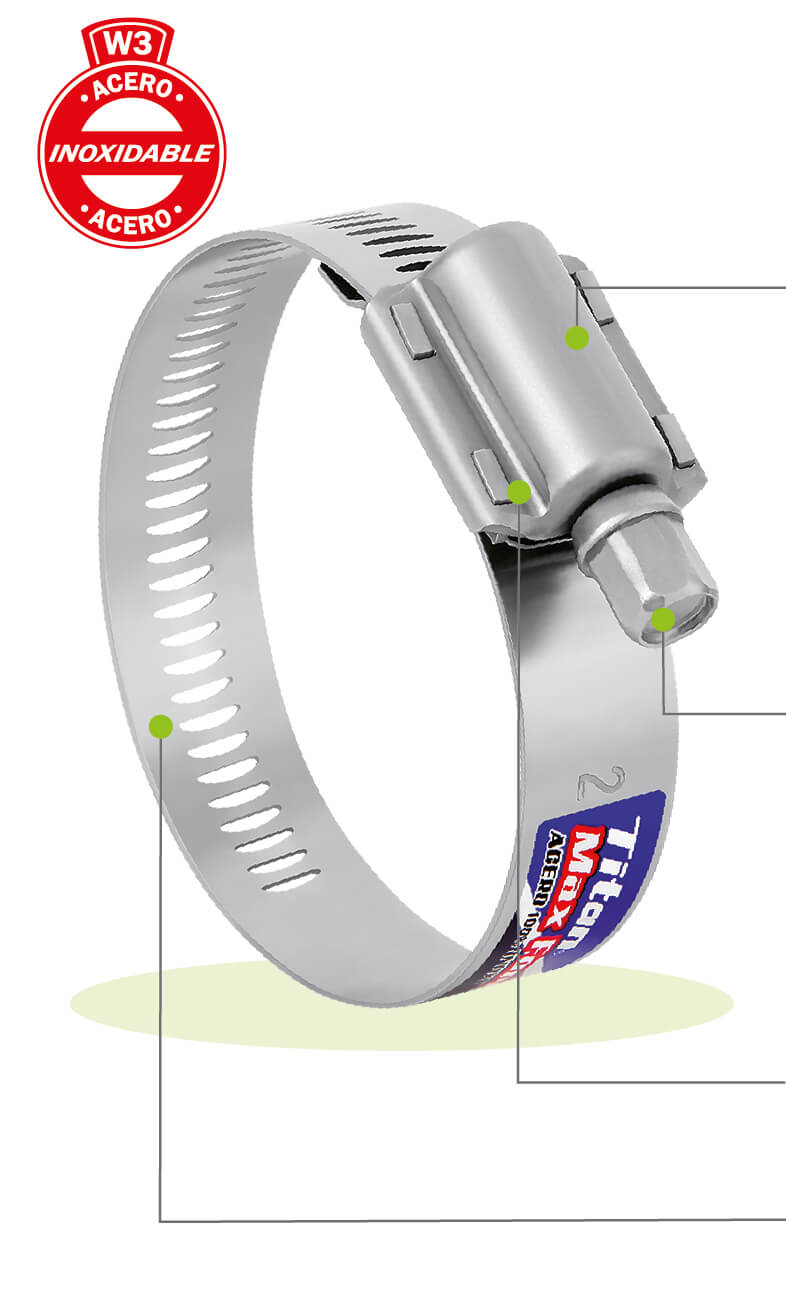

Ancho de fleje 15.9 mm.
|

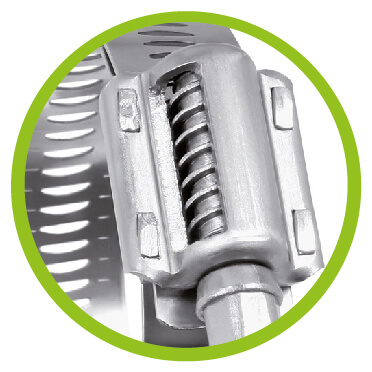

Tornillo de 8 hilos en completo contacto con la banda.

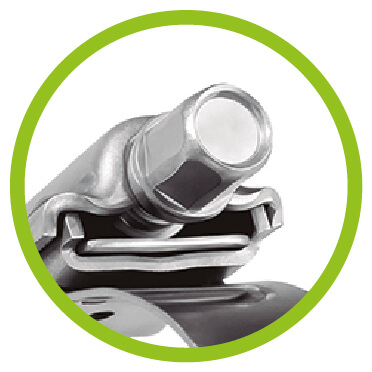

Cabeza hexagonal 5/16" (8 mm).

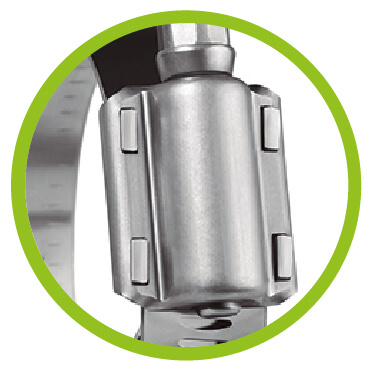

Abrazadera 4 piezas. Grapa remachada para ajuste mas fuerte.
| Torque de instalación HTE | |
|---|---|
| 100 | lbf • in |
| 11.3 | N • m |

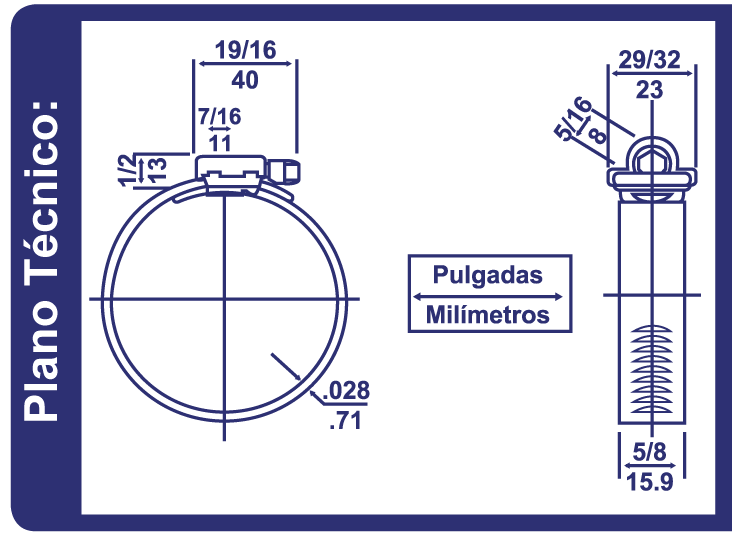

| Plano Técnico |
|---|
 |
| Referencia | D= Rango - Diámetro | Código | |||
|---|---|---|---|---|---|
| Milímetros (mm) | Pulgadas (in) | ||||
| Mín. | Máx. | Mín. | Máx. | ||
| HTE-2 | 32 | 67 | 1 1/4” | 2 5/8” | 108501 |
| HTE-3 | 54 | 105 | 2 1/8” | 4 1/8” | 108502 |
| HTE-4 | 102 | 156 | 4” | 6 1/8” | 108503 |
| HTE-5 | 156 | 232 | 6 1/8” | 9 1/8” | 108504 |
